Комплекты
термопреобразователей платиновых технических разностных типа КТПТР-01, КТПТР-03
ТУ 4211-070-17113168-95
Госреестр № 14638-95.
Комплекты термопреобразователей предназначены для
измерения температуры и разности температур в составе теплосчетчиков и других
приборов учета и контроля тепловой энергии в тепловых сетях промышленных
предприятий и теплоснабжающих организаций.
|
КТПТР-01 |

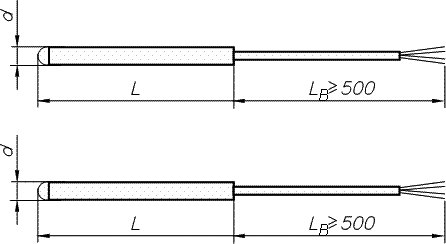

КТПТР-03 |
 |
Для 100П, Pt100, Pt500, Pt1000 – D=4 мм, L=40
мм
Для 500П – D=4 мм, L=60 мм
|
Схемы электрических соединений
 |
| №4 |
|
Монтажная длина L, мм |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
|
Тип и вид исполнения |
КТПТР-01 |
Масса, кг (комплекта) |
0,400 |
0,430 |
0,430 |
0,450 |
0,490 |
0,500 |
0,520 |
0,600 |
0,660 |
|
КТПТР-03 |
0.060 |
0,100 |
0,150 |
0,200 |
0,250 |
0,300 |
0,400 |
0,520 |
0,660 |
Технические характеристики
- диапазон измеряемых температур,
°С
от 0 до 180
- диапазон разности температур, °С
от 0 до 180
100П, , 500П, Pt100, Pt500, Pt1000
А
- Показатель тепловой инерции не
более, с
15
- Погрешность измерения температуры
для кл.1: dt=±(0,15+0,001t)
для кл.2: dt=±(0,15+0,002t)
- Погрешность измерения разности
температур
для кл.1: d(Dt)=±(0,05+0,001Dt)
для кл.2: d(Dt)=±(0,10+0,002Dt),
где Dt - разность температур.
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
№4
6,3
защитной арматуры: сталь
12Х18Н10Т
головки: сополимер марки
АБС-2020-32
- Комплект термопреобразователей работоспособен при
температуре окружающей среды от -50 до +60°С
Примечание: Рекомендуемый
измерительный ток для 100П, Pt100 - 1,0 мА ;
0,2 мА для 500П, Pt500 и 0,1 мА для Pt1000.

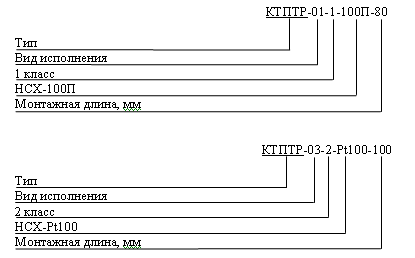

Примеры записи при заказе:
|
