Термопреобразователи сопротивления платиновые гибкие 105, 106, 206 тип ТСПТ

Предназначены для измерения температуры сыпучих, жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).

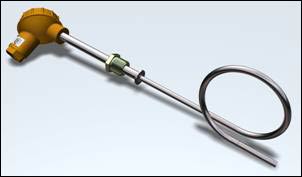

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термопреобразователи по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю).

Термопреобразователь выдерживает один цикл изгиба на угол 180 ° вокруг цилиндра диаметром, равным пятикратному диаметру кабеля. Первый изгиб должен быть расположен на расстоянии не менее 150 мм от рабочего конца термопреобразователя.

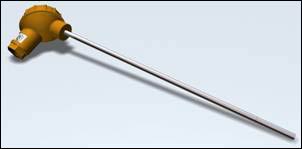

		ТСПТ 105
		ТСПТ 106

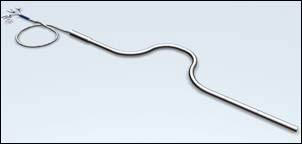

		ТСПТ 206

Технические характеристики термопреобразователей сопротивления:

диапазон условных давлений, МПа

• от 0 до 2.5 для ТСПТ 105
• 0.1 для ТСПТ 106, 206

классы допуска

• А или В

показатель тепловой инерции не превышает:

• 8 с

материал защитного чехла

• С 10 – сталь 12Х18Н10Т

максимальная температура

• на клеммной головке 120 °С (прессматериал АГ-4В),
• на переходной втулке 180 °С

Перечень исполнений термопреобразователей сопротивления модификаций ТСПТ 105; 106; 206:

Длина монтажной части L, ГОСТ 6651-94: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.

Для ТСПТ 206 длину удлинительных проводов l выбирать из ряда: 250, 500, 800, 1000, 1600, 2000 мм.

Примечания.

1. По требованию Заказчика возможно исполнение по двух-, трехпроводной схеме подключения в измерительную цепь.
2. По требованию Заказчика возможно изготовление термопреобразователей градуировки Pt100 или Pt500 с диаметром рабочей части d = 4 мм.

Обозначение и примеры записи при заказе:

ТСПТ ХХХ – НСХ – Кл.Сх. – d – L ( / l)

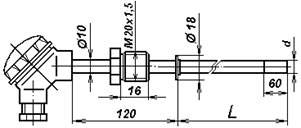

ТСПТ 105 – 50П – В4 – 6 - 500 – термопреобразователь сопротивления платиновый кабельный модификации 105, градуировка 50П, класса допуска В с четырехпроводной схемой соединений, диаметр кабеля 6 мм, монтажная длина 500 мм, с монтажными элементами: кольцо диаметром 18 мм и штуцер с резьбой М20х1,5.
ТСПТ 206 – Pt 100 - А4 – 6 – 3150/250 – термопреобразователь сопротивления платиновый кабельный модификации 206, градуировка Pt 100 , класса допуска А с четырехпроводной схемой соединений, диаметр кабеля 6 мм, монтажная длина 3150 мм, длина удлинительных проводов 250 мм.
