Термопреобразователи сопротивления 101, 102, 103 тип ТСМТ, ТСПТ

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи сопротивления ТСМТ(ТСПТ) 101 и 103 диаметром D =8 мм предназначены для использования в комплекте с защитными гильзами ЮНКЖ (см. раздел 9).

ТСМТ(ТСПТ) 102 могут комплектоваться передвижными штуцерами ЮНКЖ.405921 (см. раздел 9) на условное давление 0.4 МПа.

Рекомендуется использовать термопреобразователь модификации ТСМТ(ТСПТ) 101 диаметром D =8 мм вместо ТСМТ(ТСПТ) 103.

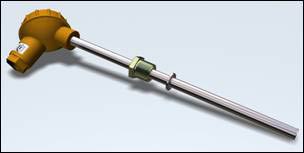

ТСМТ(ТСПТ) 101 ТСМТ(ТСПТ) 101

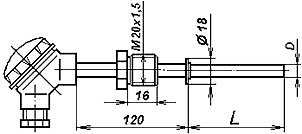

ТСМТ(ТСПТ) 101 D = 8 или 10 мм

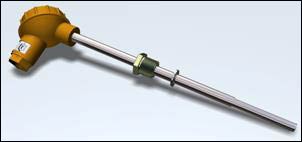

ТСМТ(ТСПТ) 102   ТСМТ(ТСПТ) 102
ТСМТ(ТСПТ) 102 D = 8 или 10 мм

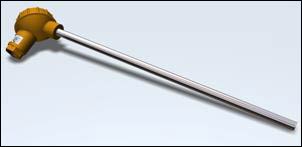

ТСМТ(ТСПТ) 103

  ТСМТ(ТСПТ) 103
ТСМТ(ТСПТ) 103

Технические характеристики термопреобразователей сопротивления:

тип ТС номинальная статическая характеристика (НСХ) класс допуска диапазон рабочих температур, °С
ТСМТ 50М, 100М А от -50 до 120
В от -50 до 150
С от -50 до 180
ТСПТ 50 П , 100 П , Pt100, Pt500 А от -50 до 450
В от -50 до 600
50П, 100П А от -50 до 600*
В от -50 до 750*
Pt 100 В от -50 до 850*

* – изготавливаются по специальному заказу. Диапазон рабочих температур указывать в явном виде.

диапазон условных давлений, МПа:

  • от 0 до 1.0 для ТСМТ(ТСПТ) 101 с диаметром рабочей части 6 мм
  • от 0 до 0.1 для ТСМТ(ТСПТ) 102 с диаметром рабочей части 6 мм
  • от 0 до 6.3 для ТСМТ(ТСПТ) 101 с диаметром рабочей части 8, 10 мм
  • от 0.1 до 0.4 для ТСМТ(ТСПТ) 102 (до 0.4 – ТС с передвижным штуцером)
  • от 0 до 4.0 для ТСМТ(ТСПТ) 103

показатель тепловой инерции не превышает

  • 30 с – для ТС с диаметром рабочей части 10 мм
  • 20 с – для ТС с диаметром рабочей части 8 мм
  • 16 с – для ТС с диаметром рабочей части 6 мм

Примечание: по специальному заказу возможно изготовление малоинерционных ТС с показателем тепловой инерции менее 10 сек. Диаметр рабочей части 4-5 мм, монтажная длина до 250 мм.

материал защитного чехла

  • С 10 – сталь 12Х18Н10Т или
  • С 13 – сталь 10Х17Н13М2Т

максимальная температура на клеммной головке

  • 120 °С (прессматериал АГ-4В)

Перечень исполнений термопреобразователей сопротивления модификаций 101; 102; 103

Длина монтажной части L, ГОСТ 6651-94: 80, 100, 120, 160, 200, 250, 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 мм.

Тип
ТС
Модификация НСХ Кл.Сх. Диаметр
D , мм
Длина монтажной части,
L , мм
Материал защитного чехла
min max
ТСМТ 101, 103 50М, 100М А3, А4, В3, В4, С3, С4 8, 10 80 3150 C 10, C 13
50М В2, С2 80 1250
100М 80 2500
102 50М, 100М А3, А4, В3, В4, С3, С4 320 3150
50М В2, С2 320 1250
100М 320 2500
ТСПТ 101, 103 50 П , 100 П , Pt100, Pt500 А3, А4, В3, В4 8, 10 80 3150 C 10, C 13
50 П В2 80 500
100 П , Pt100 80 1250
Pt500 80 3150
102 50 П , 100 П , Pt100, Pt500 А3, А4, В3, В4 320 3150
50 П В2 320 500
100 П , Pt100 320 1250
Pt500 320 3150

По специальному заказу могут быть изготовлены:

  • ТС с двумя чувствительными элементами (диаметр монтажной части не менее 8 мм, 2-х проводная схема соединений);
  • ТС с диаметром монтажной части 6 мм (модификаций 101 и 102).

Обозначение и примеры записи при заказе:

ТСМТ(ТСПТ) 10_ - ([2х]) НСХ - Кл.Сх. - D - L – ( C ХХ )
Без дополнительного указания ТС поставляются в защитных чехлах из стали 12Х18Н10Т – C 10 .
ТСМТ 101 - 50М - С2 - 10 - 120 – термопреобразователь сопротивления медный модификации 101, градуировки 50М, класса допуска С с двухпроводной схемой измерения, наружным диаметром 10 мм, монтажной длиной 120 мм, с монтажными элементами: кольцо диаметром 18 мм и штуцером с резьбой М20х1.5.
