Термоэлектрические преобразователи 02.10, 02.10М тип КТХА, КТХК

Предназначены для измерения температуры газообразных сред, продуктов сгорания природного газа, газовых и паровых потоков при наличии повышенной температуры или защитных (теплоизоляционных) экранов на выходе термоэлектродов из защитной арматуры.

Кабельный чувствительный элемент выведен за пределы защитной арматуры на длину l К .

Термопреобразователи имеют неразборную конструкцию.

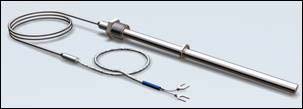

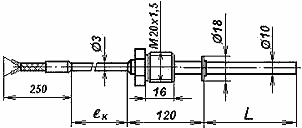

КТхх 02.10

КТхх 02.10

КТхх 02.10

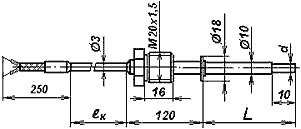

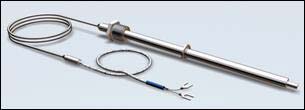

КТхх 02.10M

КТхх 02.10M

КТхх 02.10M

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП диапазон рабочих температур, ° С материал защитной арматуры
КТХА от –40 до 800 С13 – сталь 10Х17Н13М2Т
от –40 до 600 С10 – сталь 12Х18Н10Т
КТХК от –40 до 600 С10 – сталь 12Х18Н10Т

условное давление

  • от 0 до 6.3 МПа

класс допуска

  • 1 или 2

рабочий спай

  • один или два, изолированы или неизолированы от оболочки кабеля и защитного чехла

показатель тепловой инерции не превышает значений:

Модификация Значения показателя тепловой инерции, с
для изолированного рабочего c пая для неизолированного рабочего c пая
D = 10 мм d = 5.0 мм D = 10 мм d = 5.0 мм
02.10, 02.10[2] 12 8.0
02.10М, 02.10М[2] 5.0 3.0

максимальная температура на переходной втулке 100 ° С.

Перечень исполнений термопреобразователей конструктивных модификаций 02.10, 02.10М

Длину кабельной наружной части l К выбирать из ряда: 1000, 1600, 2000, 3000, 5000, 8000, 10000 мм.

Длина монтажной части L, ГОСТ 6616-94: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.

Обозначение и примеры записи при зак

Тип ТП Модификация Кол-во рабоч. спаев Материал защитного чехла Вид спая Диаметр D, мм Диаметр d, мм Длина монтажной части L , мм
min max
КТХА 02.10 1 C 10 , С13 И, Н 10 5.0 80 2000
02.10[2] 2
02.10М 1
02.10М[2] 2
КТХК 02.10 1 C 10 И, Н 10 80 2000
02.10[2] 2
02.10М 1
02.10М[2] 2

Обозначение и примеры записи при заказе:

КТхх 02.10 ([2]) - Схх - И(Н) - 10 – L / l К

КТхх 02.10 М ([2]) - С10 - И(Н) - 10 – L / l К

КТХА 02.10 - С10 - И - 10 – 320 / 3000 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.10 с изолированным ( И ) рабочим спаем, в стальном чехле ( С10 ) диаметром 10 мм, монтажной длиной (L) 320 мм, с монтажным кольцом диаметром 18 мм и штуцером с резьбой М20х1.5, длина кабельной наружной части ( l К ) 3000 мм.
