Термоэлектрические
преобразователи 02.06, 02.07 тип КТХА
Предназначены для измерения температуры газовых потоков
больших скоростей (до 180 м/с) в газотурбинных установках и двигателях
внутреннего сгорания.
Кабельный чувствительный элемент диаметром 3 мм выведен за
пределы защитной арматуры на длину l К.
При необходимости, возможно изготовление
термопреобразователей по чертежам Заказчика.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С
|
материал защитной арматуры
|
| КТХА 02.06 |
от –40 до 1000 |
Т45 – сталь ХН45Ю |
| от –40 до 900 |
Т18 – сталь 10Х23Н18 |
| КТХА 02.07 |
от –40 до 800 |
С13 – сталь 10Х17Н13М2Т |
условное давление
класс допуска
рабочий спай
- один, изолирован или неизолирован от защитной
арматуры
показатель тепловой инерции : определенный при
значении коэффициента теплоотдачи >> 10000 Вт/м2:
- 1.5 с для неизолированного рабочего спая
- 2.0 с для изолированного рабочего спая
максимальная температура
- на переходной втулке 100 ° С.

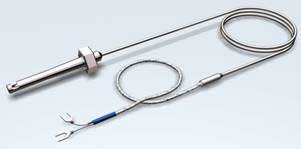

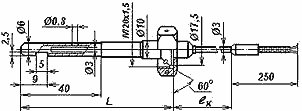

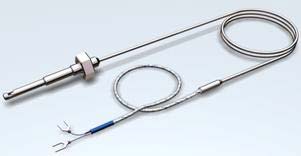

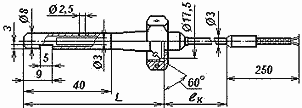

Перечень исполнений термопреобразователей конструктивных
модификаций 02.06, 02.07
Длину кабельной наружной части l К выбирать из ряда: 1000,
2000, 5000 мм.
Длина монтажной части L, ГОСТ 6616-94: 60, 80, 100 мм.
| Тип ТП |
Модификация
|
Кол-во рабоч . спаев
|
Материал защитной арматуры
|
Вид спая
|
Диаметр D , мм
|
Длина монтажной части L , мм
|
| min |
max |
| КТХА |
02.06 |
1 |
Т45 , Т18 |
И, Н |
8.0 |
80 |
80 |
| 02.07 |
1 |
С13 |
6.0 |
60 |
100 |
Обозначение и примеры записи при заказе:
КТХА 02.06 – Тхх - И(Н) - 8 – L / l К
КТХА 02.07 – С13 - И(Н) - 6 – L / l К
КТХА 02.07 - С13 – Н - 6 – 100 / 5000
– кабельный термопреобразователь градуировки хромель-алюмель
конструктивной модификации 02.07 с неизолированным ( Н
) рабочим спаем, в стальной защитной арматуре ( С13
) диаметром 6 мм, монтажной длиной (L) 100
мм и длиной кабельной наружной части ( l К )
5000 мм.
|
