КТХА, КТНН 01.25 Термоэлектрические преобразователи / Приборы для измерения температуры / Каталог продукции

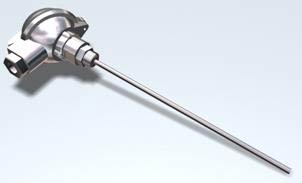

Термоэлектрические преобразователи 01.25 тип КТХА, КТНН; термочувствительные элементы ТЭхх 01.25

Термоэлектрические преобразователи 01.25 тип КТХА, КТНН; ермочувствительные элементы ТЭхх 01.25Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи модификации 01.25 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента ТЭхх 01.25 и жаростойкого защитного чехла.

Составной защитный чехол имеет цельноточеный наконечник с внутренним отверстием под термочувствительный элемент. Наконечник выполнен из жаростойкого сплава ХН45Ю, остальная часть чехла изготавливается из нержавеющей стали AISI 310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время экс-плуатации должно находится при температуре не выше 700°С.

ТЭхх 01.25 изготавливаются с оболочкой из жаростойкой стали или сплава.

Термочувствительные элементы могут поставляться отдельно.

При монтаже термочувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

Технические характеристики термопреобразователей

  • диапазон рабочих температур, °C
    в скобках указан верхний предел диапазона при эксплуатации ТП в режиме теплосмен, в потоке или при наличии механических нагрузок


    тип ТП диапазон рабочих температур, °C материал защитного чехла
    КТНН от -40 до 1250 (1100) Т45 - сплав ХН45Ю, Т00 - сталь 15Х25Т
    КТХА от -40 до 1100 (1000) Т45 - сплав ХН45Ю
    от -40 до 1000 (900) Т18 - сталь 10Х23Н18


  • диапазон условных давлений, МПа
    0.1

  • класс допуска
    1 или 2

  • рабочий спай
    один или два,
    изолированы от оболочки кабеля и защитного чехла

  • показатель тепловой инерции не превышает значений:
    50 с


  • максимальная температура на клеммной головке


Перечень основных исполнений термопреобразователей конструктивных модификаций 01.25

Длина монтажной части L, ГОСТ 6616-94: 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.


тип ТП Конструктивная
модификация
вид спая количество
рабочих спаев
материал
защитного чехла
Диаметр,
D, мм
Длина монтажной части,
L, мм
Длина наконечника,
l, мм
модификация типовой
вариант
min* max min max
КТХА 01.25 -020 И 1, 2 Т00, Т18 , Т45 20 500 2000 200 500
КТНН Т45


тип ТП Конструктивная
модификация
вид спая количество
рабочих спаев
материал
защитной оболочки
Диаметр,
d, мм
Длина монтажной части,
L, мм
модификация типовой
вариант
min* max
ТЭХА 01.25 -020 И 1, 2 Т310 4.5 500 2000
ТЭНН  Т740

* - при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке поГОСТ 8.338-2002.

Обозначение и примеры записи при заказе

КТхх 01.25-020 - к1 - И(2) - Тхх - D - L/l

ТЭхх 01.25-020 - к1 - И(2) - Тххх - d - L/l



КТХА 01.25-020 - к1 - И - Т18 - 20 - 500/200 -
термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.25-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, рабочий спай изолирован (И), жаростойкий чехол из стали 10Х23Н18 (Т18) диаметром 20 мм, монтажная длина (L) 500 мм, длина цельноточеного наконечника 200 мм.

ТЭХА 01.25-020 - к1 - Н2 - Т310 - 4.5 - 800/320 -
термочувствительный элемент градуировки хромель-алюмель конструктивной модификации 01.25-020 с клеммной головкой из алюминиевого сплава, класс допуска 1, два неизолированных рабочих спая (Н2), защитная оболочка из стали AISI 310 (Т310) диаметром 4.5 мм, монтажная длина (L) 800 мм, длина цельноточеного наконечника 320 мм.
