Термоэлектрические преобразователи 01.20 тип КТХА, КТНН

Предназначены для измерения температуры высокотемпературных газовых сред.

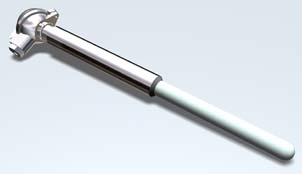

Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики или карбида кремния. Керамический защитный чехол частично армирован снаружи стальной трубой.

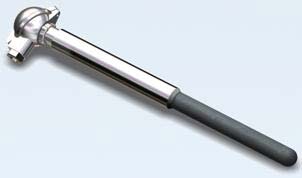

Термопреобразователи в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, могут применяться также для жидких сред и при наличии в измеряемой среде абразивных частиц. Рекомендуемая глубина погружения в рабочую среду – 500 мм.

Наружный диаметр ( D ) чехла из алюмооксидной керамики – 10 или 20 мм, из корунда марки КТВП – 22 мм, из карбида кремния – 25 мм.

Длина рабочей керамической части чехла может быть изменена по требованию Заказчика.

КТхх 01.20

КТхх 01.20
КТхх 01.20 — К795 ( КВ )

КТхх 01.20

  КТхх 01.20
КТхх 01.20 — КК

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП диапазон рабочих температур, ° С материал защитного чехла
КТХА от 0 до 1100 К 795 – алюмооксидная керамика,
К В – корунд газоплотный марки КТВП,
К К – карбид кремния
(арматура – С 10 – сталь 12Х18Н10Т)
КТНН от 0 до 1200

условное давление

  • 0.1 МПа

класс допуска

  • 1 или 2

рабочий спай

  • один или два, изолирован от защитного чехла

показатель тепловой инерции не превышает:

  • 30 с для чехла из алюмооксидной керамики диаметром 10 мм
  • 90 с для чехла из алюмооксидной керамики или карбида кремния диаметром ≥ 20 мм

максимальная температура на клеммной головке

  • на клеммной головке 200 °С (силумин)

Перечень исполнений термопреобразователей конструктивных модификаций 01.20

Длина монтажной части L, ГОСТ 6616-94: 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм.

Тип П Модификация Кол-во рабочих спаев Материал защитного чехла Вид спая Диаметр D , мм Длина монтажной части, L, мм Длина керамической части чехла, l К, мм
min max
КТХА 01.20 или 01.20[2] 1 или 2 К795 И 10 500 1250 400 мм для L≤630 мм;

600 мм для L≥800 мм
20 630 3150
КВ 22
КК 25 2000
КТНН 01.20 или 01.20[2] 1 или 2 К795 И 10 500 1250
20 630 3150
КВ 22
КК 25 2000

Обозначение и примеры записи при заказе:

Обозначение и примеры записи при заказе:

КТхх 01.20У([2]) - К795 ( КВ ) - И - D - L / l ( / lК )
КТхх 01.20([2]) - КК – И - D – L ( / lК ),
где lК – длина рабочей керамической части, указывается, если отличается от приведенной на рисунке и
в таблице исполнений.

КТХА 01.20 [2] - К795 - И - 10 - 800 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20 с двумя [2] изолированными ( И ) рабочими спаями, в чехле из алюмооксидной керамики ( К795 ) диаметром ( D ) 10 мм, монтажной длиной (L) 800 мм (длина керамической части 600 мм).

КТХА 01.20 - КК - И - 25 - 1600 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20 с изолированным ( И ) рабочим спаем в чехле из карбида кремния ( КК ) диаметром 25 мм, монтажной длиной (L) 1600 мм (длина керамической части 600 мм).
