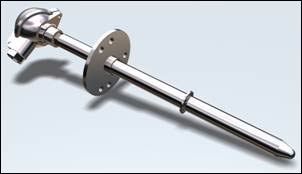

Термоэлектрические
преобразователи 01.17 тип КТХА, КТХК
Предназначены для измерения температуры в камере смешения
резиносмесителя.
Термопреобразователь и монтажные элементы могут быть
изготовлены по чертежам Заказчика необходимой монтажной длины.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С
|
материал защитного чехла |
КТХА,
КТХК |
от –40 до 200 |
С 10 – сталь 12Х18Н10Т |
диапазон условных давлений
класс допуска
рабочий спай
- один, изолирован или неизолирован от защитного чехла
показатель тепловой инерции не превышает:
- 10 с – для неизолированного рабочего спая
максимальная температура на клеммной головке
Перечень исполнений термопреобразователей конструктивной
модификации 01.17
| Тип ТП |
Модификация |
Кол-во рабоч. спаев |
Материал защитного чехла |
Вид спая |
Диаметр D , мм |
Длина монтажной части*, L , мм
|
| КТХА, КТХК |
01.17 |
1 |
С 10 |
И, Н |
20 |
250 |
* – термопреобразователи с длиной погружаемой части менее
250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТхх 01.17 - С 10 - Н - 20 – L
КТХК 01.17 - С 10 - Н - 20 - 250 – термопреобразователь градуировки
хромель-копель конструктивной модификации 01.17 с неизолированным (Н)
рабочим спаем, в чехле диаметром 20 мм, монтажной длиной (L) 250
мм. Материал чехла – сталь 12Х18Н10Т (С 10).
|
