Термоэлектрические
преобразователи 01.11, 02.11 тип КТХА, КТХК
Предназначены для измерения температуры
газообразных сред, продуктов сгорания природного газа, газовых потоков в
агрегатах компрессорных станций магистральных газопроводов при скорости потока
газов перед защитным экраном рабочего конца термопреобразователя до 70 м/с.

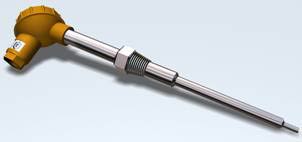

Термопреобразователи имеют неразборную
конструкцию.

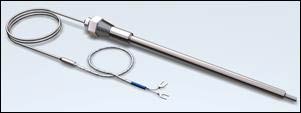

В модификации 02.11 кабельный чувствительный элемент выведен за пределы защитной
арматуры на длину l К .
Диаметр утоненной части ( d) равен 5.0 мм.
Тип резьбы штуцера указывается в явном
виде при заказе.
Крепежный резьбовой штуцер может быть
изготовлен по чертежам Заказчика.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С
|
материал защитного чехла |
| КТХА |
от -40 до 900 |
Т 18 – сталь 10Х23Н18 |
| КТХА, КТХК |
от -40 до 600 |
С 10 – сталь 12Х18Н10Т |
диапазон условных давлений
класс допуска
рабочие спаи
- один или два,
- изолированы или неизолированы от оболочки ЧЭ и
защитного чехла
показатель тепловой инерции не превышает значений:
- 3 с – для неизолированного рабочего спая
- 5 с – для изолированного рабочего спая
максимальная температура:
- на клеммной головке 100 °С (прессматериал АГ-4В),
- на переходной втулке 100 °С.
Перечень исполнений термопреобразователей конструктивных
модификаций 01.11, 02.11
Для модификации 02.11 длину кабельной наружной части l
К выбирать из ряда: 1000, 1600, 2000, 3000, 5000 мм.
Длина монтажной части L: 280, 320, 420 мм.
Тип
ТП |
Модификация |
Кол-во
рабоч.
спаев |
Материал
защитного
чехла |
Вид
спая |
Диаметр
D , мм |
Диаметр
d, мм |
Длина монтажной части,
L , мм |
Тип и резьба
штуцера |
| min * |
max |
| КТХА , КТХК |
01.11 |
1 |
C 10 , Т 18 |
И, Н |
10 |
5.0 |
280 |
420 |
К ½" или М27х2 |
| 01.11[2] |
2 |
| 02.11 |
1 |
| 02.11[2] |
2 |
* – при выборе длины монтажной части необходимо учитывать,
что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат
периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТхх 01.11([2]) - С 10 - И(Н) - 10 – L, тип резьбы
штуцера.
КТхх 02.11([2]) - С 10 - И(Н) - 10 - L / l К , тип резьбы штуцера.
КТХА 01.11 - С 10 - И - 10 – 280, тип резьбы штуцераК ½" –
термопреобразователь градуировки хромель-алюмель конструктивной модификации
01.11 с изолированным (И) рабочим спаем, в стальном чехле (С 10)
диаметром 10 мм с утонением до 5 мм, монтажной длиной (L) 280 мм,
с приваренным штуцером с конической резьбой К ½".
КТХК 02.11 [2] - С 10 - Н - 10 - 420 / 2000, тип резьбы штуцераК ½" –
термопреобразователь градуировки хромель-копель конструктивной модификации
02.11 с неизолированными (Н) двумя [2] рабочими спаями, в
стальном чехле (С 10) диаметром 10 мм с утонением до 5 мм,
монтажной длиной (L) 420 мм, с приваренным штуцером с конической резьбой
К ½" и длиной кабельной наружной части ( l К ) 2000 мм.
|
