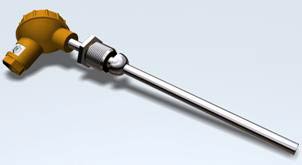

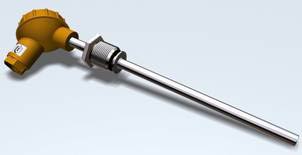

Термоэлектрические
преобразователи 01.10Р, 01.10С тип КТХА, КТХК
Предназначены для измерения температуры
жидких и газообразных химически неагрессивных сред, а также агрессивных, не
разрушающих материал защитного чехла.
Термопреобразователи предназначены также
для измерения температуры выхлопных газов двигателей внутреннего сгорания.
Термопреобразователи имеют неразборную
конструкцию.
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП |
диапазон рабочих температур, °С |
материал защитного чехла |
| КТХА |
от -40 до 800 |
С 13 – сталь 10Х17Н13М2Т |
| от -40 до 600 |
С 10 – сталь 12Х18Н10Т |
| КТХК |
от -40 до 600 |
С 10 – сталь 12Х18Н10Т |
диапазон условных давлений, МПа
- от 0.1 до 2.5 для 01.10Р
- от 0.1 до 10.0 для 01.10С
класс допуска
рабочий спай
- один или два, изолированы или неизолированы от
оболочки кабеля и защитного чехла
показатель тепловой инерции не превышает значений:
- 12 с для ТП с изолированным рабочим спаем
- 8 с для ТП с неизолированным рабочим спаем
предельная скорость потока измеряемой среды, на
которую рассчитаны термопреобразователи:
| Диаметр чехла D, мм |
Длина монтажной части термопреобразователя, L,
мм |
Предельная скорость потока, м/с
|
| |
120, 160, 200 |
25 |
| 10 |
250, 320 |
15 |
| |
400, 500 |
3 |
максимальная температура на клеммной головке
- 100 °С ( прессматериал АГ-4В)
Перечень исполнений термопреобразователей конструктивных
модификаций 01.10Р; 01.10С
Длина монтажной части L, ГОСТ 6616-94: 80, 100, 120, 160,
200, 250, 320; 400; 500 мм.
Тип
ТП |
Модификация |
Кол-во рабоч. спаев
|
Материал защитного чехла
|
Вид спая |
Диаметр D , мм |
Длина монтажной части, L , мм
|
Резьба штуцера |
Радиус сферы, мм |
| min * |
max |
| КТХА, КТХК |
01.10Р |
1 |
C 10 , С 13 |
И, Н |
10 |
80 |
500 |
М22х1.5 или М27х2 |
– |
| 01.10Р[2] |
2 |
| 01.10С |
1 |
9.5 или 12 |
| 01.10С[2] |
2 |
* – при выборе длины монтажной части необходимо учитывать,
что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат
периодической поверке по ГОСТ 8-338-2002.
Обозначение и примеры записи при заказе:
КТхх 01.10Р ([2]) - С хх - И(Н) - 10 – L, резьба
штуцера М22х1.5 ( или М27х2).
КТхх 01.10С ([2]) - С хх - И(Н) - 10 - L, резьба штуцера М22х1.5 ( или
М27х2), радиус сферы 9.5 ( или 12) мм.
Без дополнительного указания размер резьбы штуцера М22х1.5, диаметр упорного
кольца 18 мм, радиус сферы 9.5 мм.
КТХА 01.10С [2] - С 10 - И - 10 - 400 – термопреобразователь градуировки
хромель-алюмель конструктивной модификации 01.10С с двумя изолированными
(И) рабочими спаями [2], в стальном чехле (С 10) диаметром
10 мм, монтажной длиной 400 мм, с монтажными элементами: приварная
сферическая втулка радиусом R9.5 и штуцер с резьбой М22х1.5.
|
