ЧЭХА, ЧЭХК, ЧЭНН... Чувствительные элементы / Приборы для измерения температуры / Каталог продукции

Термоэлектрические преобразователи 01.07, 01.10 тип КТХА, КТХК, КТНН, КТЖК; чувствительные элементы ЧЭхх 01.07

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователь КТхх 01.10 рекомендуется для самостоятельного применения при требованиях малой инерционности, а также для
применения с защитными гильзами ЮНКЖ.015 (для D =10 мм) на условное давление 25МПа и ЮНКЖ.016 (для D =8 мм) на условное давление 50 МПа (см. раздел 9).

Термопреобразователи модификаций 01.10 имеют неразборную конструкцию, т.к. имеют общую пробку для защитного чехла и чувствительного элемента, что обеспечивает малую тепловую инерционность.

Термопреобразователи модификации 01.07 имеют разборную конструкцию, состоящую из кабельного чувствительного элемента ЧЭхх 01.07 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ЧЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Чувствительные элементы ЧЭхх 01.07 могут поставляться отдельно. При заказе указывается монтажная длина L защитного чехла термопары
КТхх 01.07, для которой проводится замена ЧЭ. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

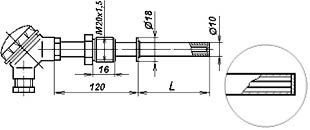

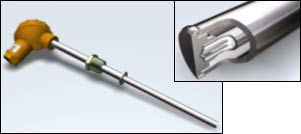

КТхх 01.07 КТхх 01.07
КТхх 01.07

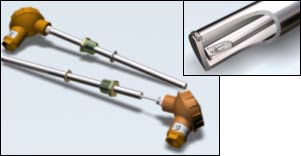

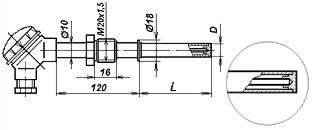

КТхх 01.10   КТхх 01.10


КТхх 01.10 (малоинерционный)
D = 8 или 10 мм


ЧЭхх 01.07   ЧЭхх 01.07
ЧЭхх 01.07

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С, в скобках указан верхний предел диапазона при эксплуатации ТП в режиме теплосмен, в потоке или при наличии механических нагрузок.

тип ТП диапазон рабочих температур, °С материал защитного чехла
КТНН от -40 до 1250 (1100) Т 45 – сплав ХН45Ю
КТХА от -40 до 1100 (1000) Т 45 – сплав ХН45Ю
от -40 до 1000 (900) Т 18 – сталь 10Х23Н18
от -40 до 900 (800) С 13 – сталь 10Х17Н13М2Т
от -40 до 800 (600) С 10 – сталь 12Х18Н10Т
от -40 до 400 (400) С 13 – сталь 10Х17Н13М2Т в сильно агрессивных кислотных средах
КТЖК от -40 до 750 (600) С 10 – сталь 12Х18Н10Т, С 13 – сталь 10Х17Н13М2Т
КТХК от -40 до 600 (600) С 10 – сталь 12Х18Н10Т, С 13 – сталь 10Х17Н13М2Т
от -40 до 400 (400) С 13 – сталь 10Х17Н13М2Т в сильно агрессивных кислотных средах

диапазон условных давлений, МПа

  • от 0 до 6.3 для модификаций 01.07; 01.10 (без защитных гильз)

класс допуска:

  • 1 или 2

рабочий спай:

  • один или два,
  • изолированы от оболочки кабеля и защитного чехла для КТхх 01.07;
  • изолированы или неизолированы от оболочки кабеля и защитного чехла для КТхх 01.10

показатель тепловой инерции не превышает значений:

  • 20 с для КТхх 01.07;
  • 12 с для КТхх 01.10 с изолированным спаем;
  • 8 с для КТхх 01.10 с неизолированным спаем

предельная скорость потока измеряемой среды, на которую рассчитаны термопреобразователи:

Модификация   Диаметр чехла Длина монтажной части , L, мм Предельная скорость потока, м/с
D, мм   пар вода
КТхх 01.07, 01.10   120, 160, 200 25 1.5
  250, 320 15 0.5
10 400, 500, 630 3 0.25
  800, 1000 3 0.25
  1250, 1600, 2000 1 0.1

максимальная температура на клеммной головке:

  • 100 °С ( прессматериал АГ-4В) ; 200 °С (силумин).

Перечень исполнений термопреобразователей конструктивных модификаций 01.07, 01.10

Длина монтажной части L, ГОСТ 6616-94: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм.

Тип
ТП
Модификация Кол-во раб. спаев Материал защитного чехла Вид спая Диаметр D , мм Длина монтажной части, L , мм
min * max
КТХА 01.07 1 C 10 , С 13, Т 18, Т 45 И 10 80 2000
01.07[2] 2
01.10 1 C 10 , С 13 И, Н 8, 10
01.10[2] 2
КТНН 01.07 1 Т 45 И 10
КТХК 01.07 1 C 10 , С 13 И 10
01.07[2] 2
01.10 1 И, Н 8, 10
01.10[2] 2
КТЖК 01.07 1 C 10 , С 13 И 10
01.10 1 И, Н 8, 10



Тип
ТП
Модификация Кол-во
раб. спаев
Материал
защитной оболочки
Вид
спая
Диаметр
d, мм
Длина монтажной части, L , мм
min * max
ЧЭХА 01.07 1 Т 310 , C 321 , C 10 И 3.0 80 2000
01.07[2] 2 Т 310 , C 321 3.0
C 10 4.6
ЧЭНН 01.07 1 Т 740 И 3.0
ЧЭХК 01.07 1 C 10 И 3.0
01.07[2] 2 4.6
ЧЭЖК 01.07 1 C 321 И 3.0

* – при выборе длины монтажной части необходимо учитывать, что термопреобразователи с длиной погружаемой части менее 250 мм не подлежат периодической поверке по ГОСТ 8-338-2002.

Обозначение и примеры записи при заказе:

КТхх 01.ХХ ([2]) - С хх(Т хх) - И(Н) - D - L
ЧЭхх 01.07 ([2]) – Т 310 (С хх) – И – d – L,
где L – монтажная длина термопреобразователя КТхх 01.07, для которого производится замена ЧЭ.
Без дополнительного указания ЧЭхх поставляются без клеммных головок.
КТХК 01.07 - С 10 - И - 10 - 800
– термопреобразователь градуировки хромель-копель конструктивной модификации 01.07 с изолированным (И) рабочим спаем, в стальном чехле (С 10) диаметром 10 мм, монтажной длиной (L) 800 мм, с монтажными элементами: приварное кольцо диаметром 18 мм, штуцер М20х1.5.
КТХК 01.10 - С 10 - Н - 8 - 1250 – малоинерционный термопреобразователь градуировки хромель-копель модификации 01.10 с неизолированным (Н) рабочим спаем, в стальном чехле (С 10) диаметром 8 мм, монтажной длиной (L) 1250 мм, с монтажными элементами: приварное кольцо диаметром 18 мм, штуцер М20х1.5.
