Назначение:
Цифровой тахометр предназначен для
измерения угловой скорости вращающихся частей машин, механизмов и приборов с
передачей данных результатов измерения на компьютер. Результат измерения может
быть представлен в виде частоты и периода следования импульсов. Дополнительно по
заказу может быть реализована функция счета импульсов. Прибор работает в
комплекте с электромагнитным датчиком типа ПД 2546 или другим с аналогичными
параметрами выходных сигналов.
ФУНКЦИИ, ОСНОВНЫЕ ДОСТОИНСТВА И
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Значение измеряемых параметров может
дублироваться на внешнем цифровом индикаторе ЦИ9901 (высота цифры 45мм и более
по заказу; гальваническая развязка; питание ~220В, 5ВА). Прибор работает в
комплекте с электромагнитным датчиком типа ПД 2546 или другим с аналогичными
параметрами выходных сигналов.
Две уставки. Информация о выходе за
уставку выводится на переднюю панель (светодиоды) и на разъём, в виде группы
переключающих контактов реле с параметрами коммутации ~220В, 1А.

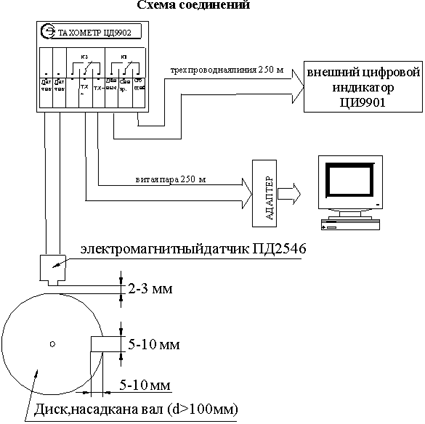

Передача данных на компьютер
осуществляется по линии связи длиной до 250 м ("токовая петля", гальваническая
развязка, подключение через адаптер к СОМ-порту). По специальному заказу может
быть установлен интерфейс RS485 или RS-232C.
КОМПЛЕКТНОСТЬ:
- тахометр ЦД9902;
- разъем MSTB 2,5/2-STF-5,08;
- разъем MSTB 2,5/8-ST-5,08;
- комплект монтажных частей
по отдельному заказу:
- датчик ПД 2546;
- адаптер с программным обеспечением;
- ЦИ9901;
- блок питания БПС24М
Обозначение при заказе:
ЦД9902 - Х
Х - модификация прибора:
0 - линейный блок питания, передача данных по RS232 (связь
через адаптер)
1 - линейный блок питания, обмен данными по RS232 (связь
через адаптер)
2 - линейный блок питания, токовый выход 4-20 мА
(требуется внешний блок питания для токового выхода)
3 - линейный блок питания, токовый выход 0-20 мА
(требуется внешний блок питания для токового выхода)
4 - импульсный блок питания, передача данных по RS232
(связь через адаптер)
5 - импульсный блок питания, обмен данными по RS232 (связь
через адаптер)
6 - импульсный блок питания, токовый выход 4-20 мА
7 - импульсный блок питания, токовый выход 0-20 мА
Модификации прибора с линейным блоком питания имеют
гальваническую развязку между питаниями измерительной и интерфейсной частей
прибора, а модификации прибора с импульсным блоком питания не имеют
гальванической развязки.
Пример записи при заказе:
Прибор для измерения скорости вращения с линейным блоком
питания и передачей данных на ЭВМ:
«Тахометр ЦД9902 - 0 ТУ ДДШ 2.788.000»
Характеристики |
ЦД9902 |
Номинальное
значение измеряемой величины |
3000 об/мин |
Диапазоны измерений входного сигнала |
[1.000 - 9999]
об/мин |
Погрешность
измерения входной величины |
не более 0,02% |
Индикатор |
светодиодный, 4
разряда, высота цифры 14 мм |
Интерфейс |
+ |
Габариты |
96Х96Х160 мм |
Питание |
220 В±10%,
частотой 50±1Гц |
Потребляемая
мощность |
10 Вт |
Температура
окружающего воздуха |
0 до 50°С при
влажности 90% |
Средняя наработка
на отказ |
25000 ч |
Климатическое и
механическое воздействие |
группа 3 (ГОСТ
22261) |
