Усилитель мощности УМ-1

Назначение:

Усилитель мощности УМ-1Усилитель мощности щитового исполнения предназначен для управления мощностью нагревателя в системах автоматического регулирования температуры при совместной работе с измерителями-регуляторами ИР и без них. Может использоваться для коммутации цепей питания мощных активных нагрузок. При этом коммутирующий ток должен быть в пределах 15+5 мА, коммутируемый ток и напряжение по цепи синхронизации и датчика напряжения сети должны быть не более 10 мА 50 В соответственно. Цепи управления, синхронизации и датчика напряжения сети гальванически изолированы от корпуса, цепей питания и нагрузки Сопротивление изоляции не менее 1 МОм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики УМ-1
ток потребляемый по цепи электропитания, А:
~220 В с нагрузкой 44 Ом 5±1
~380 В с нагрузкой 44 Ом 8,5±1
параметры сигнала синхронизации:
-амплитуда импульса, В 30±5
-длительность импульса, мкс 100±50
задержка импульса относительно нулевой фазы напряжения сети, мкс -150…+150
амплитуда сигнала "датчик напряжения сети", В 30±5
частота сигнала, кГц:
при 187В 18,7±2
при 220В 22±1
при 242В 24,2±2
максимальный ток нагрузки, А 20
напряжение сети, В:
с перемычкой на контактах "U" 220
без перемычки 380
величина коммутирующего тока по цепи управления, мА 15±5
потребляемая мощность, Вт, не более 7
размеры, мм 96х96х250
вид климатического исполнения УХЛ 4.1
наработка на отказ, ч 45000

Комплектность:

-розетка кабельная 2РМТ18КПН4Г5В1В -вилка кабельная 2РМТ18КПН4Ш5В1В -вставка плавкая ВП1-1-0,25А -перемычка (для установки на контакты "U")

Пример записи при заказе: "Усилительмощности УМ-1"

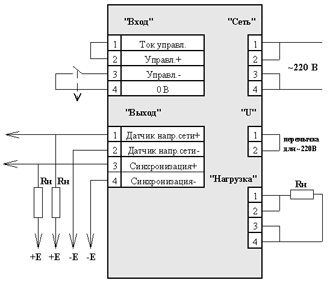

Схема подключения к контактам "вход" при наличии генератора тока в управляющем устройстве

Схема подключения к УМ-1


Заказать УМ-1 Усилитель мощности
