Назначение:
для дистанционной визуализации тепловых полей стенки корпуса вращающейся печи в
реальном времени, их регистрации и хранения в виде изображений.
Система обеспечивает получение, хранение и математическую
обработку температурных профилограмм до 4-х сечений и работу 2-х приборов на
один компьютер.
Связь первичных приборов с компьютером по 2-х проводной
токовой петле с оптико-электронной развязкой на входе компьютера.
В системе предусмотрены задания на подачу звуковой
сигнализации при превышении температур выше заданной установки и при
несанкционированном ее отключении.
Система позволяет контролировать как положение и геометрию
зоны спекания по длине печи, так и осуществлять контроль за качеством футеровки
печи, что позволяет оптимизировать качество прокалки, уменьшать расход топлива,
продлевать сроки службы футеровки и предотвращать недопустимые температурные
градиенты, приводящие к механическим разрушениям.
|
Характеристики |
СТК-1 |
|
диапазон контролируемых температур, °С |
100-500 |
|
сектор зоны сканирования |
100° |
|
диапазон рабочих температур, °С |
-30…+60 |
|
приведенная погрешность, % |
3 |
|
разрядность аналого-цифрового преобразователя |
10 |
|
показатель визирования |
1:35 |
|
площадь контролируемой точки с расстояния в 5 м, мм |
не
более 150х150 |
|
спектральный интервал, мкм |
3-5,5 |
|
частота сканирования, Гц |
4 |
| тип
элемента, чувствительного к инфракрасному излучению |
ФР-611 |
|
интерфейс |
RS-232 |
|
програмное обеспечение |
Windows, MS DOS |
|
питание (переменный ток), В |
36 |
| длина
соединительной линии, км |
2 |
|
габариты первичного прибора, мм |
220х275х95 |
| вес
первичного прибора, кг |
5 |

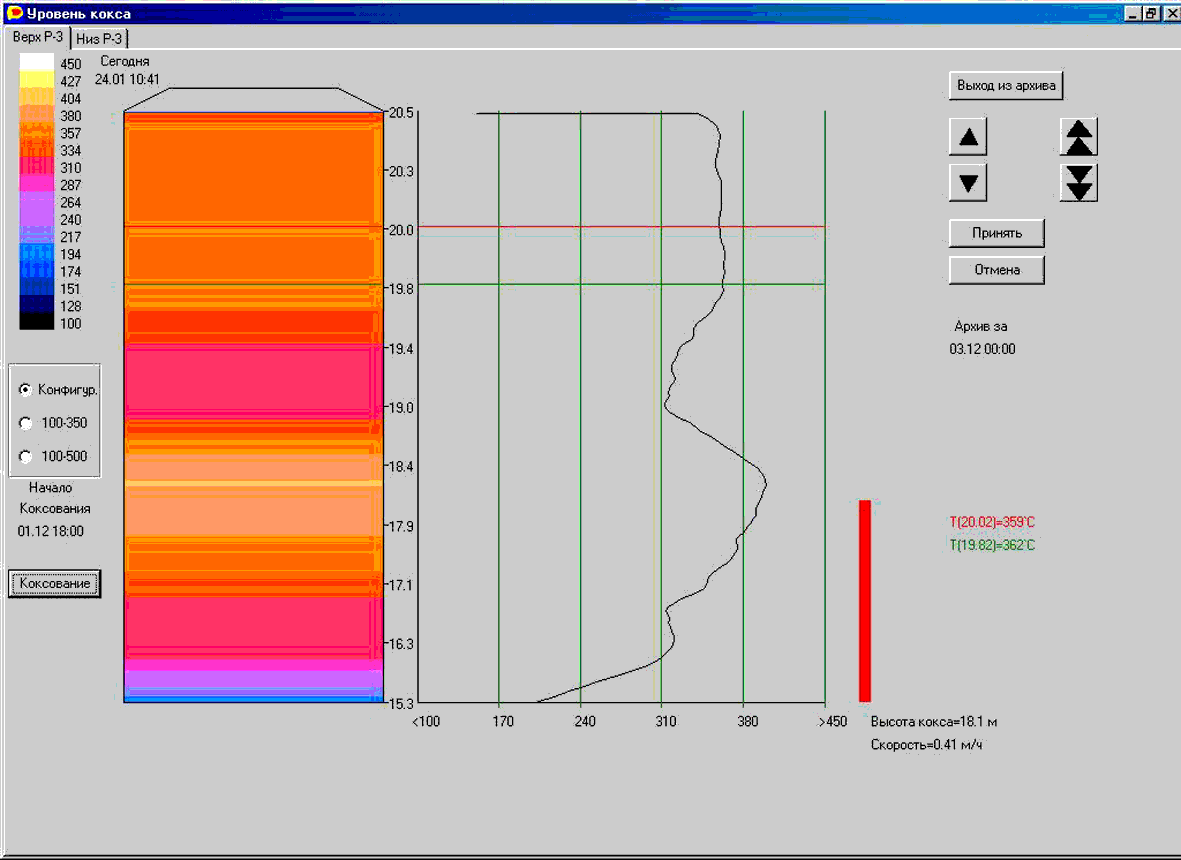

Визуализация теплового поля реактора коксовой установки

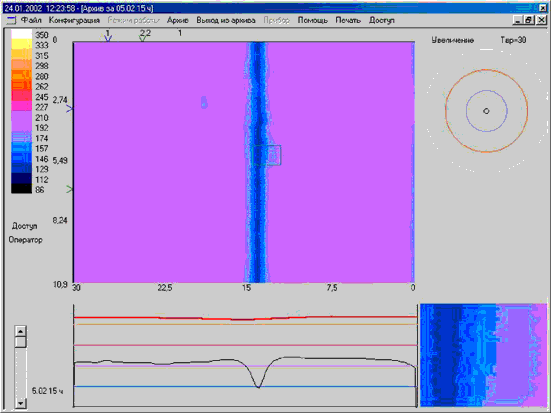

Тепловое поле вращающейся печи цементного производства
