Преобразователи измерительные серии ПИ 1000, ПИ 1001-005-R, ПИ 1002-420-E

Преобразователи измерительные серии ПИ 1000 обеспечивают непрерывное преобразование сигналов термопреобразователей сопротивления и термопар в унифицированные сигналы постоянного тока 0...5 мА или 4...20мА. Применяются в системах управления технологическими параметрами в пищевой, химической, металлургической и других отраслях промышленности и сельского хозяйства.

Функциональные и конструктивные возможности:

Преобразователи измерительные серии ПИ 1000

 ПИ 1001-005-R

 ПИ 1002-420-E

Функциональные и конструктивные возможности:

  • входные сигналы: от термопреобразователей сопротивления ТСМ, ТСП, ТСН и термопар ТХА (K), ТХК (L), ТПП (R, S), ТПР (B), ТХКн (E), ТНН (N), ТВР (A), ТЖК (J);

  • подключение термопреобразователей сопротивления по 2-х, 3-х или 4-х проводной схеме;

  • компенсация температуры свободных концов термопар;

  • выходные сигналы: унифицированные сигналы постоянного тока 0...5мА или 4...20мА;

  • линейная зависимость выходного токового сигнала от преобразуемой величины;

  • гальваническая развязка выходных цепей от входных;

  • все модели выдерживают без повреждений обрыв и короткое замыкание входных цепей и обрыв цепей нагрузки;

  • преобразователи ПИ 1002 имеют в своем составе 2 реле, позволяющие управлять нагрузкой по 2-х или 3-х позиционному закону регулирования.

Конструктивно блок выполнен в корпусе, предназначенном для монтажа на DIN-рейку или на стену. На передней панели преобразователей расположены светодиодные индикаторы наличия напряжения питания и превышения уставок (для ПИ 1002).

Характерной особенностью преобразователей измерительных серии ПИ 1000 является возможность конфигурации преобразователя потребителем от персонального компьютера, для чего в комплект поставки преобразователей входит программа SetPI. Потребитель имеет возможность выбрать конкретный тип термопреобразователя сопротивления или термопары, задать диапазон измерения. Для преобразователей ПИ 1002 имеется возможность задания закона регулирования и диапазона регулирования, в виде двух уставок.

Технические характеристики.

Параметр Значение
Входной сигнал термопреобразователи сопротивления 50М, Cu’50, 100М, Cu’100, 50П, Pt’50, 100П, Pt’100, 100Н по ГОСТ 6651-94
  термопары ТХА (K), ТХК (L), ТПП (R, S), ТПР (B), ТХКн (E), ТНН (N), ТВР (A), ТЖК (J) по ГОСТ Р 8.585-2001
Выходной сигнал 0…5 мА (2 кОм) или 4…20 мА (0,75 кОм)
Погрешность термопреобразователи сопротивления ± 0,25 %
  термопары ± 0,5 %
Точность регулирования ± 1,0 %
Коммутационная способность напряжение ~220 В, 50 Гц
  ток 3 А
Время преобразования не более 1 с
Питание 24 В … 36 В
Степень защиты корпуса IP20
Масса не более 0,5 кг
Габаритные размеры, мм ПИ 1001 22,5х75х110
  ПИ 1002 55х75х110


 Примечание. Значение погрешности преобразования указаны относительно НСХ при номинальных значениях сопротивлений нагрузки.

Диапазоны измерения.

Тип первичного преобразователя Диапазон преобразования температуры,°С
50М, 100М (W100 = 1.426) -50 … +200
Cu’50, Cu’100 (W100 = 1.428) -100 … +200
50П, 100П, Pt’50, Pt’100 -200 … +850
100Н -60 … +180
ТХА (K), ТНН (N) 0 … 1300
ТХК (L) 0 … 800
ТПП (R, S) +100 … +1700
ТПР (B) +300 … +1800
ТХКн (E) 0 … +1000
ТВР (A) +100 … +1800
ТЖК (J) 0 … 1200

 Условия эксплуатации.

Температура окружающей среды 0…+50°С.

Относительная влажность от 45 до 80%.

Атмосферное давление от 84 до 107 кПа (630…800 мм.рт.ст.).

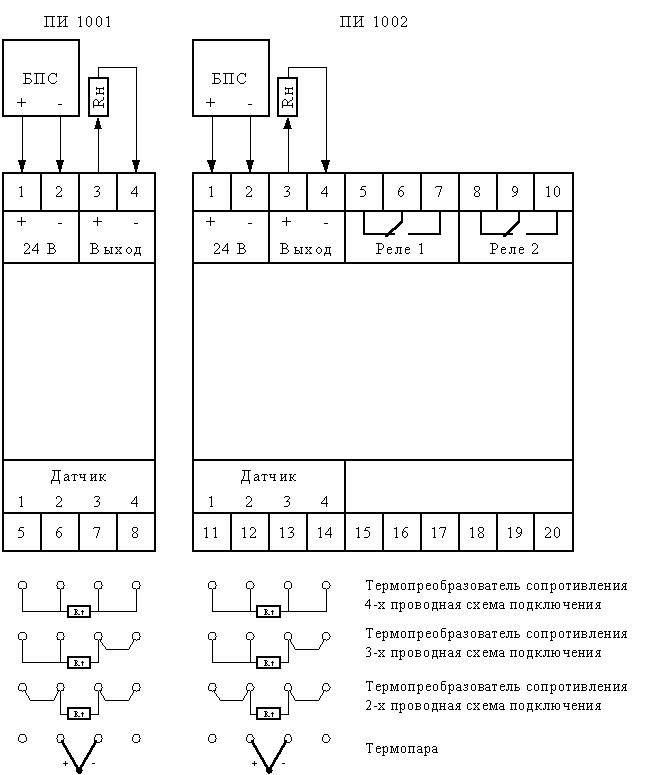

Схемы подключения.

Варианты исполнения и конфигурации.



Например.

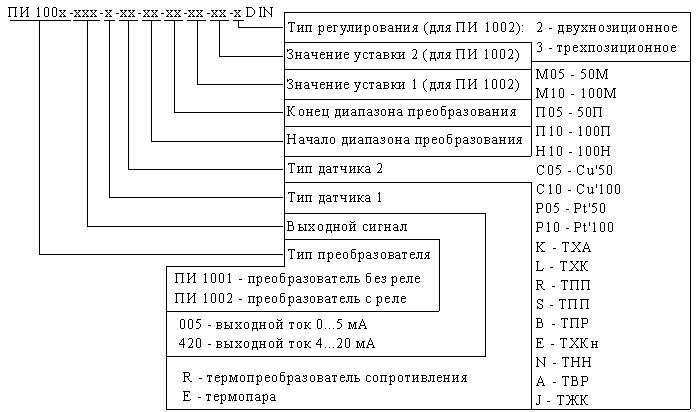

ПИ 1001-005-R-M05-минус50-50 DIN – преобразователь измерительный без реле, выходной ток 0…5 мА, первичный датчик температуры 50М, диапазон преобразования –50…50 °С.

ПИ 1002-420-E-K-500-1000-700-730-3 DIN – преобразователь измерительный c реле, выходной ток 4…20 мА, первичный датчик температуры ТХА, диапазон преобразования 500…1000 °С, значение первой уставки 700 °С, значение второй уставки 730 °С, трехпозиционный закон регулирования.

Поверка.

Межповерочный интервал – 1 год.

Гарантийные обязательства.

Гарантийный срок эксплуатации – 24 месяца со дня ввода в эксплуатацию.

Гарантийный срок хранения – 6 месяцев со дня изготовления.

Комплект поставки.

Преобразователь измерительный ПИ 1000 – 1 шт.

Паспорт – 1 шт.

Руководство по эксплуатации – 1 шт.

Методика поверки – 1 шт.

Программа конфигурации SetPI – 1 шт.

Руководство пользователя программы SetPI – 1 шт.
