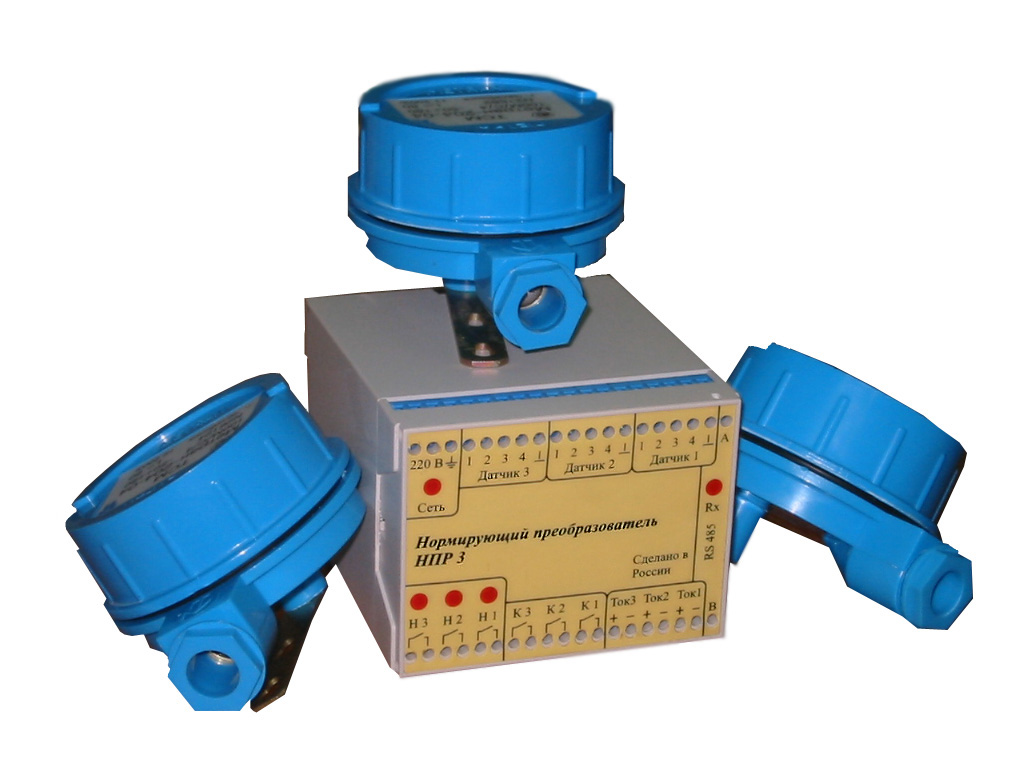

Комплект "Климат-Контроль"

Комплект "Климат-Контроль"НАЗНАЧЕНИЕ:

* Мониторинг температурного режима объекта

* Автоматическое поддержание заданного температурного режима

* Расширение функциональных возможностей систем телеметрии



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Датчик температуры                                     50М, 100М, 50П или 100П по ГОСТ 6651-94

Погрешность измерения                            + 0,25%, не более

Количество каналов                                     * 2 или 3

Алгоритм регулирования                            позиционное регулирование по каждому каналу

                                                                           в соответствии с индивидуальными значениями

                                                                           температурных границ

Выходные сигналы                                       - унифицированный электрический выходной сигнал

                                                                           постоянного тока (4...20) мА, (0...5) мА, (-5...О,..5) мА

                                                                           или (-20...0...20) мА, по каждому каналу;

                                                                           - контактная группа реле для активной нагрузки 242 В,

                                                                           5 А, по каждому каналу;

                                                                           - контактная группа реле для формирования команды

                                                                           включения силовых устройств по каждому каналу, тип

                                                                           сигнала "сухо и "контакт"

                                                                           - интерфейс RS485.

Напряжение питания                                 (220+22) В, частота (50+1) Гц

Потребляемая мощность                          5 Вт, не более

Габаритные размеры                                 НПР 3 - 100x75x110 мм, не более

Датчик температуры                                    180x65x85 мм, не более

Масса                                                               НПР 3 -1,0 кг, не более

Датчик температуры                                    0,2 кг, не более

Условия эксплуатации                                температура окружающей среды от минус40 до плюс50

                                                                           град.С;

                                                                           - относительная влажность воздуха не более 90% при 35

                                                                          град.С, без конденсации влаги;

                                                                          -атмосферное давление (84... 106,7)кПа.



*Каждый канал имеет две индивидуальные температурные границы регулирования. Эти границы пользователь может устанавливать в соответствии со своими индивидуальными требованиями. .

Изменение границ производится с персонального компьютера (интерфейс RS232), либо контроллером верхнего уровня (интерфейс RS485).

Для подключения персонального компьютера к НПР в комплект поставки входит кабель связи.

Для изменения температурных границе помощью персонального компьютера в комплект поставки входит программное обеспечение.


* Нормирующий преобразователь НПР основное устройство комплекта. Выполняет функции

преобразования сигнала датчика температуры в унифицированный токовый сигнал,

формирования сигнала включения/выключения исполнительного устройства в соответствии с

заранее заданными температурными и временными границами, а также формирования сигнала

характеризующего состояние исполнительного устройства типа «сухой» контакт. Может иметь два

или три независимых канала измерения и регулирования температуры.

* Датчики температуры (2 или 3 штуки, в зависимости от исполнения) термометры

сопротивления типа ТСМ или ТСП.

* Программное обеспечение для параметрирования алгоритма работы комплекта с учетом

требований к температурному режиму объекта.

* Комплект монтажных частей для нормирующего преобразователя НПР и датчиков

температуры.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ КОМПЛЕКТА «КЛИМАТ-КОНТРОЛЬ»

* Удобство монтажа и эксплуатации, крепление на DIN-рейку.

* Возможность гибкого конфигурирования алгоритма работы, наличие интерфейса RS-232.

* Возможность применения в составе автоматизированных систем за счет наличия стандартных

телеметрических выходов для передачи данных.

* Возможность задания как температурных, так и временных режимов работы оборудования за

счет использования универсального ПО и энергонезависимого таймера реального времени.

* Возможность снижения заявленной мощности за счет автоматического изменения режима

работы систем обогрева в часы максимумов нагрузки.

*Сохранение заданных режимов работы при исчезновении электропитания.

* Возможность управления со стороны контроллера верхнего уровня, наличие интерфейса

RS485.
