Блок управления насосом

Назначение:

Блок управления насосомБлок управления насосом предназначен для управления центробежным скважинным насосом водоподъема с погружным электродвигателем мощностью от 6 до 10 кВт.

Основные технические характеристики:    Вид климатического исполнения. Напряжение электропитания, передаваемое к насосу ~ 380 В, 50 Гц (трехфазное) Время срабатывания защиты,

  • при токе нагрузки 1,5 Iн, мин, не более 2

  • при обрыве одной из фаз в рабочем режиме, с, не более 5

  • при пуске, с , не более 10

Сопротивление изоляции между контактами ввода 380 В (2, 4, 6) и винтом заземления, между выводными контактами С1, С2, С3 и винтом заземления, МОм, не менее 10 Мощность потребляемая блоком, ВА, не более 35 Ток нагрузки по каждой фазе, А от 3 до 25 Габаритные размеры блока управления, мм, не более 382 х 290 х 135 Масса блока управления, кг, не более 12 Работоспособность при воздействии внешней температуры, °С -50:+40 Степень защиты блока от пыли и воды по ГОСТ 14254 IP53

Устройство и работа изделия: Блок управления насосом выполнен в виде навесного устройства с дверцей. В блоке управления расположены:

  • выключатель-автомат ВА 51-25 для подачи электропитания в блок управления и защиты от нагрузок;

  • магнитный пускатель ПМЕ-211;

  • узел токовых трансформаторов;

  • микроамперметр;

  • узел управления.

На передней панели узла управления находятся:

  • переключатель РУЧН/АВТ - для переключения блока в режим ручного или автоматического управления;

  • переключатель ЗАЩИТА/ОТКЛ - для включения схемы защиты;

  • индикатор СЕТЬ - для сигнализации наличия электропитания на элементах схемы управления;

  • индикатор АВАРИЯ - для сигнализации срабатывания схемы защиты электродвигателя;

  • индикатор НАСОС - для сигнализации работы электродвигателя насоса.

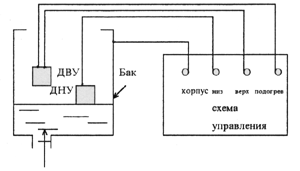

После включения выключателя - автомата ВА 51-25 трехфазное напряжение 380 В частотой 50 Гц подается на контакты магнитного пускателя и на узел управления. При наличии напряжения электропитания на элементах узла управления светится индикатор СЕТЬ. В положении "РУЧН" переключателя РУЧН/АВТ включение и выключение насоса производится оператором только с помощью выключателя-автомата ВА 51-25. В положении "АВТ" переключателя РУЧН/АВТ узел управления начинает работать в зависимости от уровня воды в баке (cм рисунок)

При отсутствии в баке воды или при её уровне ниже ДНУ (датчика нижнего уровня), автоматика схемы производит включение скважинного насоса (светится индикатор НАСОС). Как только вода достигнет уровня ДВУ (датчика верхнего уровня) происходит выключение насоса. При расходе воды повторное включение насоса производится только при снижении её уровня ниже ДНУ. Таким образом обеспечивается постоянное поддержание требуемого уровня воды в баке. Во избежание обмерзания датчика верхнего уровня в зимнее время в него вмонтирован нагревательный элемент. В положении "ЗАЩИТА" переключателя ЗАЩИТА/ОТКЛ схема обеспечивает защиту электродвигателя насоса по минимальному току фаз, которая срабатывает при снижении тока в одной из трех фаз до уровня, установленного при настройке электронной схемы. По достижении этого уровня светится индикатор АВАРИЯ и происходит выключение электродвигателя насоса Защита от короткого замыкания обеспечивается применением автомата-выключателя ВА 51-25, а средний ток электродвигателя насоса по трем фазам индицируется микроамперметром ТОК ДВ. Блок выдерживает не менее 50000 циклов "включение-выключение".

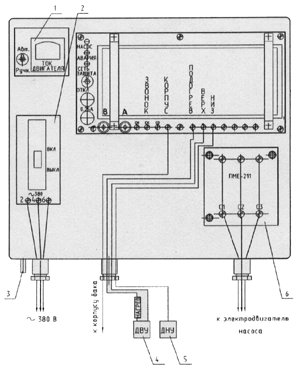

Схема подключения к блоку управления



  • 1 - микроамперметр;
  • 2 - выключатель-автомат
  • 3 - винт заземления
  • 4 - датчик верхнего уровня
  • 5 - датчик нижнего уровня
  • 6 - магнитный пускатель

Комплектность: В комплект поставки входят:

  • блок управления насосом;
  • датчик верхнего уровня (с двумя выводами);
  • датчик нижнего уровня (с одним выводом).

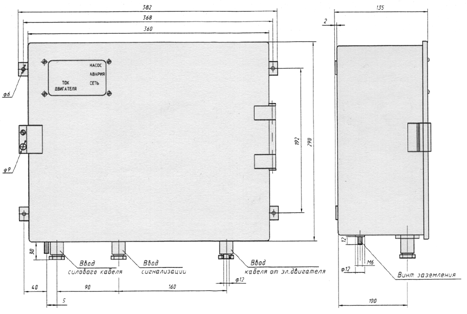

Габаритные и присоединительные размеры блока управления насосом.
