Термопреобразователи сопротивления платиновые и медные ТСП 9506, ТСМ 9506, ТСП 9506Р, ТСМ 9506Р

Термопреобразователи сопротивления платиновые и медные ТСП 9506, ТСМ 9506, ТСП 9506Р, ТСМ 9506Р Назначение: для измерения температуры дистиллята, бидистиллята, пресной и морской воды, пара, конденсата, фреона, кислорода, водорода, гелиокислородных и гелиоазотнокислых смесей, углекислого газа, растворов карбоната и бикарбоната. Крепление с помощью штуцера М27х2. вероятность безотказной работы за 5000 ч - 0,99; срок службы-15 лет

Пример записи при заказе: "Термопреобразователь сопротивления ТСП 9506.158-02" "Термопреобразователь сопротивления ТСM 9506.170-02" без буквенных символов-приемка ОТК Р-под техническим надзором Морского Регистра России Исполнения термопреобразователей ТСП 9506Р аналогичны ТСП 9506 Исполнения термопреобразователей ТСМ 9506Р аналогичны ТСМ 9506.

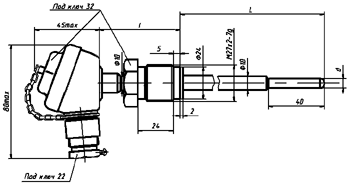

Рис.1

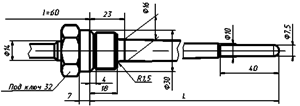

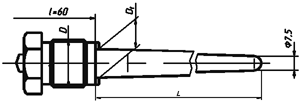

Рис.2Остальное см. рис.1		Рис.3Остальное см. рис.1

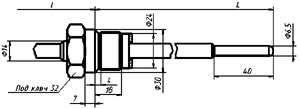

Рис.4Остальное см. рис.1		Рис.5Остальное см. рис.1
Рис.6Остальное см. рис.1		Рис.7Остальное см. рис.1

СХЕМЫ СОЕДИНЕНИЙ

Конструктивное исполнение ТСП	l, мм	L, мм	D, мм	Ру, МПа	Рис.	НСХ	Схема	Материал защитной арматуры	Диапазон измеряемых температур,°С
.158 -00	60	60	6,5	16	1	50П	2	Сталь 08Х18Н10Т	-200…+500
-01						100П	2
-02						50П	2Х2
-09		80				50П	2
-10						100П	2
-11						50П	2Х2
-18		100				50П	2
-19						100П	2
-20						50П	2Х2
-27		120				50П	2
-28						100П	2
-29						50П	2Х2
-36		160				50П	2
-37						100П	2
-38						50П	2Х2
-45		200				50П	2
-46						100П	2
-47						50П	2Х2
-54		250				50П	2
-55						100П	2
-56						50П	2Х2
-63		320				50П	2
-64						100П	2
-65						50П	2Х2
.159-00	60	400	6,5	16	1	50П	2	Сталь 08Х18Н10Т	-200…+500
-01						100П	2
-02						50П	2Х2
-03		500				50П	2
-04						100П	2
-05						50П	2Х2
-06		630				50П	3
-07						100П	3
-08						50П	2Х2
-09		800				50П	3
-10						100П	3
-11						50П	2Х2
-12		1000				50П	3
-13						100П	2х2
-14						50П	2х2
-15		1250				50П	3
-16						100П	3
-17	500		7,5			50П	2Х2
-18	60	1600	6,5			50П	3
-19		1600				100П
-20		2000				50П
-21		2000				100П
-22		3550				50П
-23		3550				100П
-24	500	60				50П	2
-25		80
-26		100
-27		120
-28		160
-29		200
-30		250
-31		320
-32		400
-33		500
-34		630					3
-35		800
-36		1000
-37		1250
-38		1600
-39		2000
-40	100	60		25	2	50П	2		-50…+400
-41						100П	2
-42						50П	2Х2
-43		80				50П	2
-44						100П	2
-45						50П	2Х2
-46		100				50П	3
-47						100П	3
-48						50П	2Х2
-49		120				50П	3
-50						100П	3
-51						50П	2Х2
-52		160				50П	3
-53						100П	3
-54						50П	2Х2
-55		200				50П	3
-56						100П	3
-57						50П	2Х2
.159-58	100	250	6,5	25	2	50П	3	Сталь 08Х18Н10Т	-50…+400
-59						100П	3
-60						50П	2Х2
-61		320				50П	3
-62						100П	3
-63						50П	2Х2
-64		400				50П	2
-65						100П	2
-66						50П	2Х2
-67		500				50П	2
-68						100П	2
-69						50П	2Х2
-70		630				50П	3
-71						100П	3
-72						50П	2Х2
-73		800				50П	3
-74						100П	3
-75						50П	2х2
-76		1000				50П	3
-77						100П	3
-78						50П	2х2
-79		1250				50П	3
-80						100П	3
-81						50П	2х2
-82		1600				50П	3
-83						100П	3
-84						50П	2х2
-85		2000				50П	3
-86		2000				100П
-87		3550				50П
.160-00	60	50	7,5		3	50П	2		-200…+500
-01						100П	2
-02						50П	2х2
-09		60				50П	2
-10						100П	2
-11						50П	2х2
-18		80				50П	2
-19						100П	2
-20						50П	2х2
-27	320	80				50П	2х2
-28	60	100				50П	2
-29						100П	2
-30						50П	2х2
-37		120				50П	2
-38						100П	2
-39						50П	2Х2
-46		160				50П	2
-47						100П	2
-48						50П	2Х2
-55		200				50П	2
-56						100П	2
-57						50П	2Х2
-64		250				50П	2
-65						100П	2
-66						50П	2х2

Конструктивное исполнение	l, мм	L, мм	Ру, МПа	Рис.	НСХ	Схема	Материал защитной арматуры	Диапазон измеряемых температур,°С
.171-00	80	120	6,3	5	100П	2х2	Сталь 12Х18Н10Т	-100…+250
-01		160
-02		200
-03		250
-04		320


Конструктивное исполнение	L, мм	D1, мм	D,мм	Ру, МПа	Рис.	НСХ	Схема	Материал защитной арматуры	Диапазон измеряемых температур,°С
.036-00	50	12	М22х1,5	25	6	50П	2	Сталь 08Х18Н10Т	0…+450
-01							2х2
-02						100П	2
-03		16	М27х2			50П
-04							2х2
-05						100П	2
-06	60	12	М22х1,5			50П
-07							2х2
-08						100П	2
-09		16	М27х2			50П
-10							2х2
-11						100П	2
-12	80	12	М22х1,5			50П
-13							2х2
-14						100П	2
-15		16	М27х2			50П
-16							2х2
-17						100П	2
-18	100	12	М22х1,5			50П
-19							2х2
-20						100П	2
-21		16	М27х2			50П
-22							2х2
-23						100П	2
.036-24	120	12	М22х1,5	25	6	50П	2	Сталь 08Х18Н10Т	0…+450
-25							2х2
-26						100П	2
-27		16	М27х2			50П
-28							2х2
-29						100П	2
-30	160	12	М22х1,5			50П
-31							2х2
-32						100П	2
-33		16	М27х2			50П
-34							2х2
-35						100П	2
-36	200	12	М22х1,5			50П
-37							2х2
-38						100П	2
-39		16	М27х2			50П
-40							2х2
-41						100П	2
-42	250	12	М22х1,5			50П
-43							2х2
-44						100П	2
-45		16	М27х2			50П
-46							2х2
-47						100П	2
-48	80	18	М22х1,5		7	50П
-49							2х2
-50						100П	2
-51			М27х2			50П
-52							2х2
-53						100П	2
-54	100	16	М22х1,5			50П
-55							2х2
-56						100П	2
-57			М27х2			50П
-58							2х2
-59						100П	2
-60	120	16	М22х1,5			50П
-61							2х2
-62						100П	2
-63			М27х2			50П
-64							2х2
-65						100П	2
-66	160	16	М22х1,5			50П
-67							2х2
-68						100П	2
-69			М27х2			50П
-70							2х2
-71						100П	2
-72	200	16	М22х1,5			50П
-73							2х2
-74						100П	2
-75			М27х2			50П
-76							2х2
-77						100П	2
-78	250	16	М22х1,5			50П
-79							2х2
-80						100П	2
-81			М27х2			50П
-82							2х2
-83						100П	2
.212-00	60	6	М27х2	16	8	100П	3	12Х18Н10Т	-50 ... +250


Конструктивное исполнение ТСМ	l, мм	L, мм	D, мм	Рис.	НСХ	Схема	Материал защитной арматуры	Диапазон измеряемых температур,°С
.170-00	60	60	6,5	1	50М	2	Сталь 08Х18Н10Т	-50…+150
-01		80
-02		100
-03		120
-04		160
-05		200
-06		250
-07		320
-08		400
-09		500
-10	100	60		2
-11		80
-12		100
-13		120
-14		160
-15		200
-16		250
-17		320
-18		400
-19		500
-20	60	60	7,5	3
-21	60	80
-22	320	80
-23	60	100
-24		120
-25		160
-26		200
-27		250
-28		80		4
-29		100
-30		120
-31		160
-32		200
-33		250

Заказать ТСП 9506, ТСМ 9506... Термопреобразователи сопротивления платиновые и медные
