Термопреобразователи сопротивления платиновые и медные ТСП 9201, ТСМ 9201

Термопреобразователи сопротивления платиновые и медные ТСП 9201, ТСМ 9201 Назначение: для измерения температуры жидких и газообразных сред.

средняя наработка до отказа при номинальных температурах - 66700ч

Пример записи при заказе: "Термопреобразователь сопротивления ТСП 9201 .075-10" "Термопреобразователь сопротивления ТСМ 9201 .027-42"

Передвижной штуцер заказывается отдельно (раздел IV).

Термопреобразователи ТСП (ТСМ) 9201 могут быть выполнены с антикоррозийным покрытием-фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.

Усредненные нормы содержания драгоценных металлов в ТСП 9201

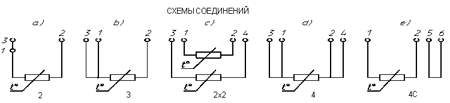

НСХ	Схема	l, мм	Платина,г ГОСТ 12341-81	Радий,г ГОСТ 12342-81	Серебро,г ГОСТ 6836-80
50П	a	80-250	0.1860	0.0106	0.5025
	a	320-1000	0.1860	0.0106	3.2202
	b	80-500	0.1860	0.0106	0.6844
	b	630-3150	0.1860	0.0106	7.0772
	e,c,d	80-3150	0.3721	0.0211	1.8873
100П	a	80-500	0.2066	0.0106	0.6774
	a	630-1000	0.2066	0.0106	4.1566
	b	80-1000	0.2066	0.0106	0.9801
	b	1250-3150	0.2066	0.0106	9.6961
	e,c,d	80-3150	0.4133	0.0211	1.8675

Рис.1Ру=10 МПа Штуцер подвижный

l,мм	Масса, кг
80	0.24
100	0.25
120	0.26
160	0.27
200	0.28
250	0.30
320	0.33
400	0.36
500	0.39
630	0.42
800	0.50
1000	0.56
1250	0.67
1600	0.82
2000	0.97
2500	1.17
3150	1.33

Рис.2 Ру=0.4 МПа

l,мм	Масса, кг
320	0.25
500	0.31
800	0.38
100	0.48
1250	0.58
1600	0.70
200	0.88

Рис.3Ру=6.3 МПа Штуцер подвижный

l,мм	Масса, кг
120	0.26
160	0.27
200	0.28
250	0.30
320	0.33
400	0.36
500	0.39
630	0.42
800	0.50
1000	0.56

Рис.4Ру=6.3 МПа Штуцер подвижный

l,мм	Масса, кг
60	0.20
80	0.21
100	0.22
120	0.23
160	0.24
200	0.25
250	0.27
320	0.29
400	0.32
500	0.35
630	0.38

Рис.5Ру=0.4 МПа

l,мм	Масса, кг
400	0.28
500	0.29
1600	0.60

Рис.6Ру=6.3 МПа Штуцер неподвижный

Заказать ТСП 9201, ТСМ 9201 Термопреобразователи сопротивления платиновые и медные
