ТХК 9416 Преобразователи термоэлектрические хромель-копелевые взрывозащищенные / Преобразователи измерительные / Каталог продукции

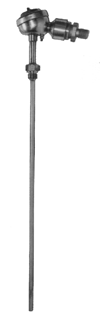

Преобразователи термоэлектрические хромель-копелевые взрывозащищенные ТХК 9416

Назначение:

Преобразователи термоэлектрические хромель-копелевые взрывозащищенные ТХК 9416для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида в допустимых пределах; турбинных масел в системе смазки подшипников в производстве аммиака (рис.3); в емкостях и трубопроводах, содержащих среды, в которых устойчив материал защитной арматуры, при скорости жидкости до 3 м/с и газа до 40 м/с (рис.4);при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и расчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение 230 часов в год).

вид взрывозащиты по ГОСТ 12.2.020-76 - 1ЕхdIIСТ4 Х

средняя наработка до отказа при номинальных температурах - рис.1,2,5-25000 ч, рис.3,4-50000 ч

-остальные характеристики см. раздел I

Пример записи при заказе: «Преобразователь термоэлектрический ТХК 9416-03»

«Преобразователь термоэлектрический ТХК 9416-03.01»

При заказе уточняйте - с комплектом монтажных частей или без него см. (раздел IV)

            Схема 1                              Схема 2

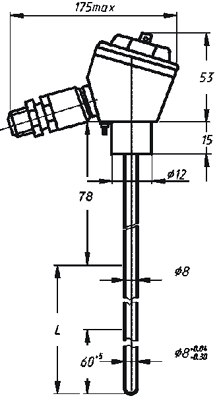

Рис.1

Штуцер неподвижный

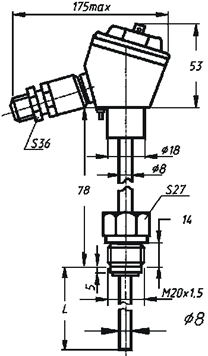

  Рис.2

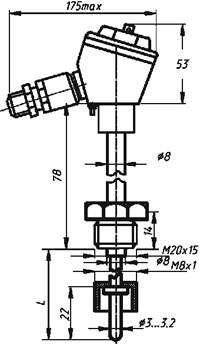

Рис.3

Штуцер подвижный

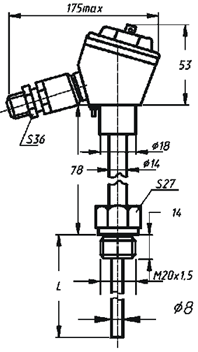

Рис.4

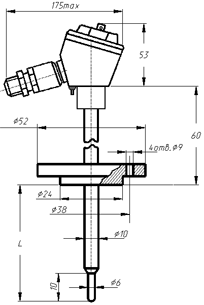

Рис.5

Штуцер подвижный





Конструктивное исполнение L, мм Масса, кг Схема Рис. Ру, МПа Диапазон измеряемых температур,°C Материал защитной арматуры
-01 200 0,66 1 1 16 0…+600 Сталь 12Х18Н10Т
-03 200 2
-05 250 1
-07 250 2
-09 320 1
-11 320 2
-13 400 0,72 1
-15 400 2
-17 500 1
-19 500 2
-21 1250 0,97 1
-23 1250 2
-25 2000 1,22 1
-27 2000 2
-29 200 0,56 1 2 1,0
-31 200 2
-33 250 1
-35 250 2
-37 320 1
-39 320 2
-41 400 0,62 1
-43 400 2
-45 500 1
-47 500 2
-49 1250 0,87 1
-51 1250 2
-53 2000 1,12 1
-55 2000 2
-56 160 0,54 1 3 0,4 0…+300
-57 200
-58 250
-59 320
-60 400 0,60
-61 500
-62 630 0,66
-63 800
-64 1000 0,74
-65 1250
-66 1600



Конструктивное исполнение L, мм Масса, кг Схема Рис. Ру, МПа Диапазон измеряемых температур,°C Материал защитной арматуры
-67 50 0,51 1 4 20 0…+300 Сталь 12Х18Н10Т
-68 60
-69 80
-70 100 0,57
-71 120
-72 160
-73 200 0,67
-74 250
-75 320
-76 50 0,51 Сталь 10Х23Н18
-77 60
-78 80
-79 100 0,57
-80 120
-81 160
-82 200 0,67
-83 250
-84 320
-03.01 200 0,66 2 1 16 0…+600
-07.01 250
-11.01 320
-15.01 400 0,72
-19.01 500
-23.01 1250 0,97
-27.01 2000 1,22



Конструктивное исполнение L, мм Масса, кг Схема Рис. Ру, МПа Диапазон измеряемых температур,°C Материал защитной арматуры
-31.01 200 0,56 2 2 1,0 0…+600 Сталь 10Х23Н18
-35.01 250
-39.01 320
-43.01 400 0,62
-47.01 500
-51.01 1250 0,87
-55.01 2000 1,12
-86 200 0,66 1 5 16 0…+600 Сталь 12Х18Н10Т
-88 200 2
-90 250 1
-92 250 2
-94 320 1
-96 320 2
-98 400 0,72 1
-100 400 2
-102 500 1
-104 500 2
-106 1250 0,97 1
-108 1250 2
-110 2000 1,22 1
-112 2000 2
-88.01 200 0,66 2 Сталь 10Х23Н18
-92.01 250
-96.01 320
-100.01 400 0,72
-104.01 500
-108.01 1250 0,97
-112.01 2000 1,22
