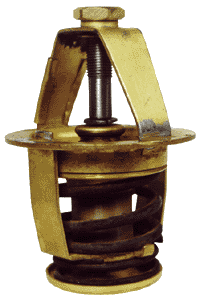

Терморегулирующий клапан ТРК
 Предназначен
для регулирования температуры в системах охлаждения и смазки двигателей,
компрессоров, газовых турбин, в системах охлаждения шкафов электронного
оборудования, в системах кондиционирования воздуха, для ограничения подачи воды
в циркуляционном трубопроводе систем горячего водоснабжения.
Клапан работает по принципу
расширения термочувствительного материала и обеспечивает пропорциональное
регулирование.
Температура при регулировании
может быть изменена только путем замены датчика температуры с твердым
наполнителем на требуемое значение фиксированной настройки.
При использовании трехходовых
регуляторов могут быть реализованы схемы на разделение или на смешение потоков
средю Предпочтительна схема на разделение.
Термоклапаны по устойчивости к
воздействию климатических факторов внешней среды при эксплуатации должны
соответствовать исполнению Д2 по ГОСТ 12997, но для работы при температуре
окружающей среды от -50 °С до +75 °С.
Технические характеристики
|
Наименование |
Значения |
| Значение
фиксированной настройки, °С |
35,
45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95 |
| Номинальный ход
клапана, мм |
6 |
| Условная пропускная
способность, м3/ч |
12 |
| Зона
пропорциональности, °С, не более |
10 |
| Зона
нечувствительности термоклапана, °С, не более |
3 |
| Постоянная времени
термоклапана, с, не более |
100 |
| Относительная
нерегулируемая протечка термоклапана "на холодильник" при перепаде
давления на нем 0,1 МПа, %, не более |
1 |
| Термоклапан
выдерживает температуру регулируемой среды, превышающей значение
фиксированной настройки на 25 °С в течении, мин. |
10 |
Обозначение термоклапана при его заказе:
Клапан терморегулирующий ТРК-65, 421881,
СНИЦ.423.117.016 ТУ
|
