Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9608, ТХК 9608

Назначение:

1. для измерения температуры в труднодоступных точках благодаря возможности изгибов при монтаже.

2. для замены вышедших из строя термометрических чувствительных элементов с использованием прежней защитной арматуры, там, где требуется обеспечить необходимые давление или скоростной напор.

Технические характеристики:

диаметр погружаемой части, (d) - 1,5; 3,0 мм

(по заказу может быть выполнен другой диаметр)

длина выводов (компенсационный провод) - 300 мм (по заказу может быть изменен)

Пример записи при заказе: «Преобразователь термоэлектрический кабельный ТХА 9608-01»

«Преобразователь термоэлектрический кабельный ТХК 9608-25»

Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9608, ТХК 9608

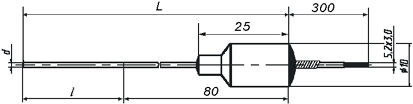

Рис.1

Рис.2

Конструктивное исполнение	d, мм	L, мм	l, мм	НСХ	Рис.
-00	1,5	120	40	ХА(К)	1
-01		160	80
-02		200	120
-03		240	160
-04		280	200
-05		330	250
-06		400	320
-07		480	400
-08		580	500
-09		710	630
-10		880	800
-11		1080	1000
-12	3,0	120	40
-13		160	80
-14		200	120
-15		240	160
-16		280	200
-17		330	250
-18		400	320
-19		480	400
-20		580	500
-21		710	630
-22		880	800
-23		1080	1000

Конструктивное исполнение	d, мм	L, мм	l, мм	НСХ	Рис.
-24	1,5	120	40	ХК(L)	1
-25		160	80
-26		200	120
-27		240	160
-28		280	200
-29		330	250
-30		400	320
-31		480	400
-32		580	500
-33		710	630
-34		880	800
-35		1080	1000
-36	3,0	120	40
-37		160	80
-38		200	120
-39		240	160
-40		280	200
-41		330	250
-42		400	320
-43		480	400
-44		580	500
-45		710	630
-46		880	800
-47		1080	1000
-48	3	530	450	ХК(L)	2
-49		1030	950
-50		2030	1950
-51		3030	2950
-52		4030	3950
-53		5030	4950
-54		6030	5950
-55		7030	6950
-56		8030	7950
-57		9030	8950
-58		10030	9950
-59		6650	6570
-60		5850	5770
-61		4350	4270
-62		3100	3020
