ТХА 9312, ТХК 9312 Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые / Преобразователи измерительные / Каталог продукции

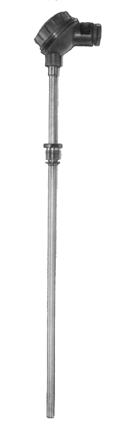

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9312, ТХК 9312

Назначение:

для измерения температуры газообразных и жидких химически неагрессивных сред, а также

агрессивных сред, не разрушающих арматуру (рис.1,2,3); твердых тел (металла) рис.4, 5; газа

МЭА раствора установок получения серы, доочистки газа от H2S-рис.2

диапазон измеряемых температур при арматуре из стали по ГОСТ 5632,°C :

12Х18H10T - от -40 до + 600

08Х20Н14С2 - от -40 до + 900

10Х17Н13М2Т (рис. 2) и при длине монтажной части 10, 20, 40 мм (рис.4) - от -40 до +400

средняя наработка до отказа при номинальных температурах - 50000 ч

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 9312 .046-07»

«Преобразователь термоэлектрический ТХК 9312 .045-13»

Передвижной штуцер заказывается отдельно (раздел IV).

Преобразователи ТХА(ХК) 9312 могут быть выполнены с антикоррозийным покрытием-фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9312, ТХК 9312

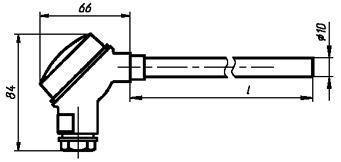

Рис.1

Ру=4,0 МПа

Рабочий конец изолирован

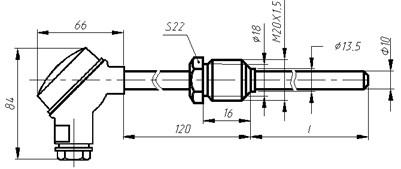

Рис.2

Ру=6,3 МПа

Штуцер подвижный

Рабочий конец изолирован

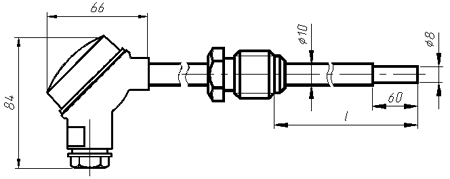

Рис.3

Ру=6,3 МПа

Штуцер подвижный

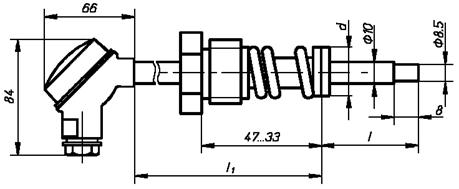

Рис.4

Ру=6,3 МПа

Штуцер подвижный

Рабочий конец неизолирован

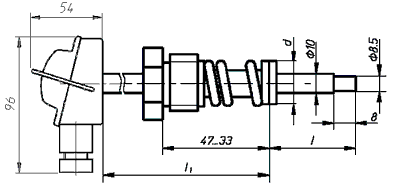

Рис.5

Ру=6,3 МПа

Штуцер подвижный

Рабочий конец неизолирован
