Термопары ТХА 001-08, ТХК 001-08

ДДЖ 2.821.015 ТУ. Номер Госреестра 14461-95. Корпус защитный ДДЖ 4.146.012 ТУ.

Термопары ТХА 001-08, ТХК 001-08 предназначены для измерения температуры сыпучих, жидких и газообразных химически неагрессивных сред в зонах, содержащих взрывоопасные смеси категории и группы IIC-T4 по ГОСТ 12.1.011-78.

Основные размеры:

L монт., мм	320	400	500	630	800	1000	1250	1600	2000	2500	3150	Рис. 1
L, мм	405	485	585	715	885	1085	1335	1685	2085	2585	3235	Рис. 1
L монт., мм	60	80	100	120	160	200	250	320	400	500	630	Рис. 2
L, мм	205	225	245	265	305	345	395	465	545	645	775	Рис. 2
L монт., мм	800	1000	1250	1600	2000	2500	3120	-				Рис. 2
L, мм	945	1145	1395	1745	2145	2645	3295	-				Рис. 2
L монт., мм	80	100	120	160	200	250	320	400	500	630	800	Рис. 3
L, мм	225	245	265	305	345	395	465	545	645	775	945	Рис. 3
L монт., мм	1000	1250	1600	2000	2500	3150	-					Рис. 3
L, мм	1145	1395	1745	2145	2645	3295	-					Рис. 3

Технические характеристики:

Нормируемый параметр	Значение
Диапазон измеряемых температур, °C ТХА 001-08 ТХК 001-08	-40...+800 -40...+600
Номинальная статическая характеристика преобразования ТХА 001-08 ТХК 001-08	K L
Класс допуска	2; 3
Показатель тепловой инерции не более, с	40
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации (по группе исполнения G2) в диапазоне частот 10...2000 Гц (ГОСТ 12997-84).
Рабочее давление, МПа	6.3
Маркировка по взрывозащите (ГОСТ 12.2.020)	1ExdIICT4
Степень защищенности от внешних воздействий	IP54
Герметичность по отношению к измеряемой среде	герметичен
Количество термоэлементов в термопаре	1; 2
Материал термоэлектродов ТХА 001-08 ТХК 001-08	хромель-алюмель хромель-копель
Исполнение рабочего спая	изолирован
Материал защитной гильзы	12Х18Н10Т

Примечания:

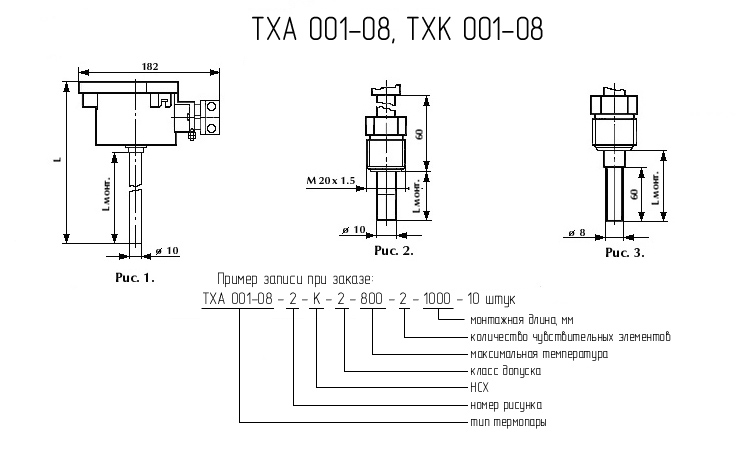

Основные размеры термопар представлены на рис. 1, 2 и 3.
