Термометр сопротивления платиновый ТСП 002

ДДЖ 2.821.002 ТУ. Номер Госреестра 14013-99.

Термометр сопротивления платиновый ТСП 002 предназначен для измерения температуры твердых, сыпучих, жидких и газообразных неагрессивных сред.

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C	-200...+200 -50...+400 -50...+600
Номинальная статическая характеристика преобразования	50П; 100П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100)	1,391; 1,385
Класс допуска	А, В
Предел допускаемого отклонения от НСХ, °C для класса А для класса В для класса С	±[0.15+0.002(t)] ±[0.30+0.005(t)]
Показатель тепловой инерции, с	10, 20
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Рабочее давление, МПа	6,3
Измерительный ток не более, мА	3,0
Вид климатического исполнения по ГОСТ 15150	У3
Степень защищенности от внешних воздействий	IP54
Межповерочный интервал, лет	2
Материал защитной гильзы	12Х18Н10Т
Диаметр защитной гильзы, мм	8, 10

Примечания:

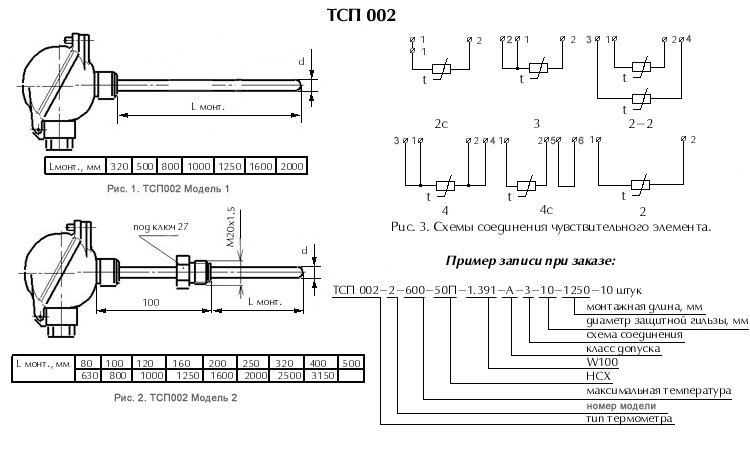

Основные размеры термометра представлены на рис. 1 и 2.

Схема соединения чувствительного элемента приведена на рис. 3.

Крепление ТСП 002 с помощью штуцера или установкой в гнездо.

При измерении температуры движущихся сред пользоваться "Таблицей предельных скоростей потока измеряемой среды".
