Термометр сопротивления платиновый ТСП 002-08

ДДЖ 2.821.002 ТУ. Номер Госреестра 14013-99.

Термометр сопротивления платиновый ТСП 002-08 предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред в зонах, содержащих взрывоопасные смеси категории и группы llС-Т4 по ГОСТ 12.1.011-78.

Присоединительные размеры ТСП 002-08:

L монт., мм	320	400	500	630	800	1000	1250	1600	2000	2500	3150	Рис. 1
L, мм	405	485	585	715	885	1085	1335	1685	2085	2585	3235	Рис. 1
L монт., мм	60	80	100	120	160	200	250	320	400	500	630	Рис. 2
L, мм	205	225	245	265	305	345	395	465	545	645	775	Рис. 2
L монт., мм	800	1000	1250	1600	2000	2500	3120	-				Рис. 2
L, мм	945	1145	1395	1745	2145	2645	3295	-				Рис. 2
L монт., мм	80	100	120	160	200	250	320	400	500	630	800	Рис. 3
L, мм	225	245	265	305	345	395	465	545	645	775	945	Рис. 3
L монт., мм	1000	1250	1600	2000	2500	3150	-					Рис. 3
L, мм	1145	1395	1745	2145	2645	3295	-					Рис. 3

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C	-200...+750 -200...+200 -50...+600
Номинальная статическая характеристика преобразования	50П; 100П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100)	1,391; 1,385
Класс допуска	А, В, C
Предел допускаемого отклонения от НСХ, °C для класса А для класса В для класса С	±[0.15+0.002(t)] ±[0.30+0.005(t)] ±[0.60+0.008(t)]
Показатель тепловой инерции, с	20
Виброустойчивость	устойчив к воздействию синусоидальной вибрации в диапазоне частот 5...25 Гц с амплитудой смещения 0,1 мм
Рабочее давление, МПа	6,3
Маркировка по взрывозащите	1ExdllCT4
Вид климатического исполнения по ГОСТ 15150	У3
Степень защищенности от внешних воздействий	IP54
Межповерочный интервал, лет	2
Герметичность по отношению к измеряемой среде	герметичен
Материал защитной гильзы	12Х18Н10Т

Примечания:

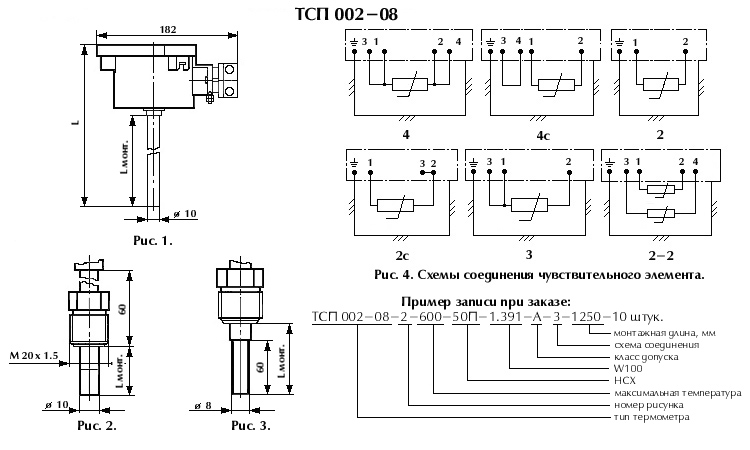

Габаритные и присоединительные размеры термометра представлены на рис. 1, 2 и 3.

Схемы соединения чувствительного элемента приведена на рис. 4.

При оформлении заказа необходимо указать:

Тип термометра

Номер рисунка

Максимальную температуру

Номинальную статическую характеристику

W100

Класс допуска

Номер схемы соединения чувствительного элемента

Длину монтажной части

Количество термометров
