Термометр сопротивления платиновый ТСП 001

ДДЖ 2.821.000 ТУ. Номер Госреестра 13551-99.

Термометр сопротивления платиновый ТСП 001 предназначен для измерения температуры твердых, сыпучих, жидких и газообразных неагрессивных сред.

Технические характеристики:

Нормируемый параметр	Значение
Диапазон измеряемых температур, °C	0...+160
Номинальная статическая характеристика преобразования	100П; 500П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100)	1,391; 1,385
Класс допуска	А, В
Предел допускаемой основной абсолютной погрешности, °C для класса А для класса В	±[0.15+0.002(t)] ±[0.30+0.005(t)]
Показатель тепловой инерции, с	Мод. 1,2 - 20, Мод. 3 - 10
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Рабочее давление, МПа	6,3
Измерительный ток не более, мА	3,0
Вид климатического исполнения по ГОСТ 15150	У3
Степень защищенности от внешних воздействий	IP54
Межповерочный интервал, лет	4
Материал защитной гильзы	12Х18Н10Т

Примечания:

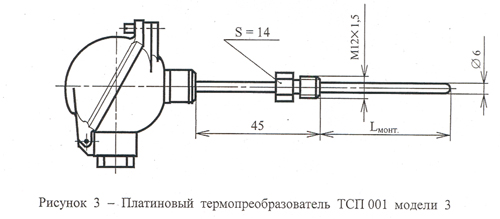

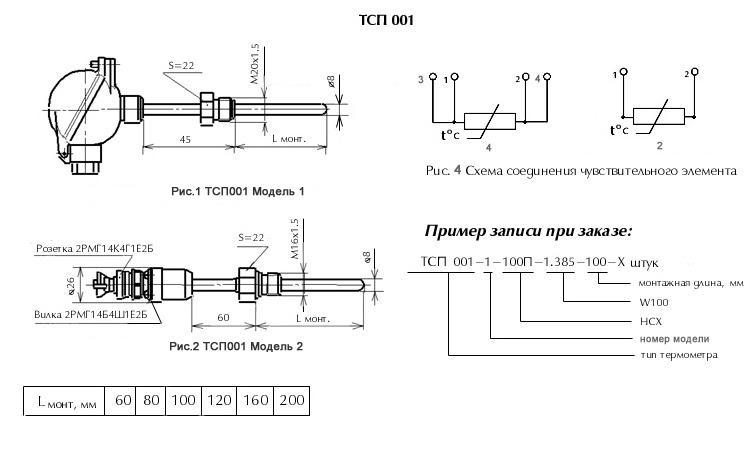

Основные размеры термометра представлены на рис. 1 и 2.

Схема соединения чувствительного элемента приведена на рис. 3.

Крепление ТСП 001 с помощью подвижного штуцера.

При измерении температуры движущихся сред пользоваться "Таблицей предельных скоростей потока измеряемой среды".
