Термометр сопротивления платиновый ТСП-001-01

ДДЖ 2.821.000 ТУ. Номер Госреестра 13551-99.

Термометр сопротивления платиновый ТСП-001-01 предназначен для измерения температуры твердых, сыпучих, жидких и газообразных неагрессивных сред.

Термометр сопротивления платиновый ТСП-001-01

Технические характеристики:

Нормируемый параметр Значение
Диапазон измеряемых температур, °C 0...+160
Номинальная статическая характеристика преобразования 100П; 500П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100) 1,391; 1,385
Класс допуска А, В
Предел допускаемой основной абсолютной погрешности, °C
для класса А
для класса В


±[0.15+0.002(t)]
±[0.30+0.005(t)]
Показатель тепловой инерции, с 5
Виброустойчивость устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Рабочее давление (в защтной гильзе), МПа 6,3
Межповерочный интервал, лет 4

Примечания:

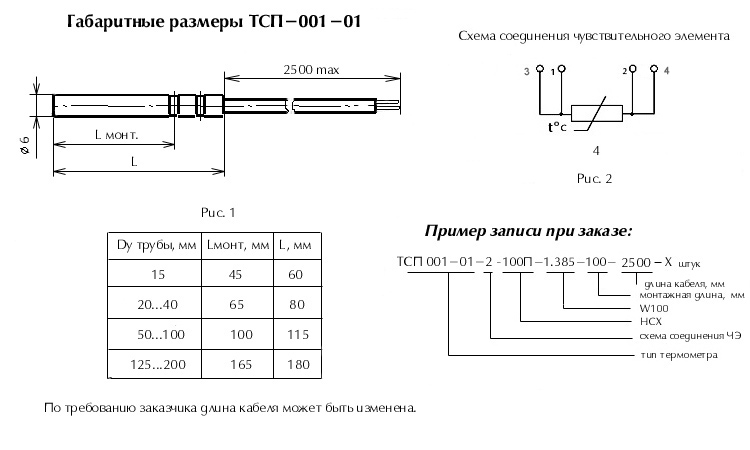

  • Основные размеры термометра представлены на рис. 1.
  • Схемы соединения чувствительного элемента приведены на рис. 2.
  • По требованию заказчика термометр комплектуется монтажной арматурой.

    Арматура для монтажа термопреобразователя ТСП001-01

    Обозначение Dy трубы, мм Lмонт., мм L, мм
    ДДЖ 4.218.052 15** 40 52
    -01 20..40 60 72
    -02 50..100 95 107
    -03 125..200 160 172

    ** При Dy=15 мм защитная гильза устанавливается на трубопровод через тройник ДДЖ 8.171.018.
    При Dy>=20 мм - через бобышку ДДЖ 8.618.007.

    Тройник для установки термометров ДДЖ 8.171.018

    Бобышака ДДЖ 8.618.007
