Термопары ТПП 0212, ТПР 0212 (ТПП 2.821.004, ТПР 2.821.005, ТПР 2.821.006)

4211-012-02566817-00 ТУ. Номер Госреестра 20157-00.

Термопары ТПП 2.821.004, ТПР 2.821.005, ТПР 2.821.006 предназначены для измерения температуры в окислительных и нейтральных средах.

Основные размеры:

Обозначение	ТПП 2.821.004								ТПР 2.821.005								ТПР 2.821.006
	-00	-01	-02	-03	-04	-05	-06	-07	-00	-01	-02	-03	-04	-05	-06	-07	-00	-01	-02	-03	-04	-05	-06	-07
L монт., мм	320	500	500	800	1000	1250	1600	2000	320	500	500	800	1000	1250	1600	2000	320	500	500	800	1000	1250	1600	2000
L, мм	250	400	400	400	400	400	400	400	250	400	400	400	400	400	400	400	250	400	400	400	400	400	400	400
D, мм	14	14	30	30	30	30	30	30	14	14	30	30	30	30	30	30	14	14	30	30	30	30	30	30
D1, мм	8	8	20	20	20	20	20	20	8	8	20	20	20	20	20	20	8	8	20	20	20	20	20	20
Класс	2								2								3
НСХ	ПП (S)								ПР (B)								ПР (B)

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C ТПП ТПР	0...+1300 °C +600...+1600 °C
Номинальная статическая характеристика преобразования ТПП ТПР	ПП (S) ПР (B)
Класс допуска	2; 3
Предел допускаемой основной абсолютной погрешности, °C для ТПП и ТПР 2-го класса с температурой измерения выше 600 °C для ТПР 3-го класса с температурой измерения от 600 до 800 °C для ТПР 3-го класса с температурой измерения выше 800 °C	± 0.0025t ± 4.0 ± 0.005t
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 5...25 Гц с амплитудой смещения 0.1 мм
Материал термоэлектродов ТПП ТПР	Pt-Rh/Pt Pt-Rh/Pt-Rh
Материал защитной гильзы	сталь 12Х18Н10Т; корунд

Примечания:

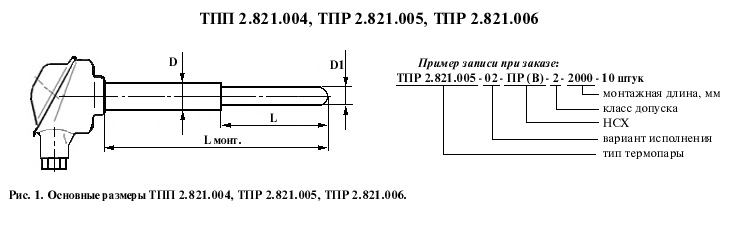

• Основные размеры термопар представлены на рис. 1.
• Конструкция предусматривает возможность замены неисправной термометрической вставки.
