Термопары ТПП 0212-01, ТПР 0212-01 (ТПП 5.182.002, ТПР 5.182.003, ТПР 5.182.004)

4211-012-02566817-00 ТУ. Номер Госреестра 20157-00.

Термопары ТПП 5.182.002, ТПР 5.182.003, ТПР 5.182.004 предназначены для измерения температуры в окислительных и нейтральных газовых средах не содержащих пары металлов и углерод.

Основные размеры:

Обозначение	ТПП 5.182.002		ТПР 5.182.003		ТПР 5.182.004
L, мм	от 40 до 10000	от 40 до 3150	от 40 до 10000	от 40 до 3150	от 40 до 10000	от 40 до 3150
Класс	2	2	3	3	2	2
НСХ	ПП (S)	ПП (S)	ПР (B)	ПР (B)	ПР (B)	ПР (B)
d, мм	0.5	0.3	0.5	0.3	0.5	0.3

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C ТПП ТПР	0...+1300 °C +300...+1600 °C
Номинальная статическая характеристика преобразования ТПП ТПР	ПП (S) ПР (B)
Класс допуска	2; 3
Предел допускаемой основной абсолютной погрешности, °C для ТПП и ТПР 2-го класса с температурой измерения выше 600 °C для ТПР 3-го класса с температурой измерения от 600 до 800 °C для ТПР 3-го класса с температурой измерения выше 800 °C	± 0.0025t ± 4.0 ± 0.005t
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 5...25 Гц с амплитудой смещения 0.1 мм
Герметичность по отношению к измеряемой среде	негерметичны

Примечания:

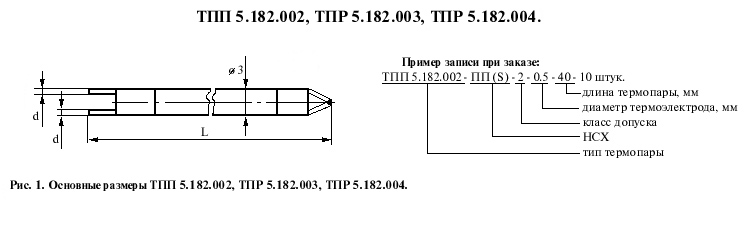

• Основные размеры термопар представлены на рис. 1
