Преобразователи измерительные ПИ 01.01 и ПИ 01.02

ТУ 4211-005-02566817-97. Номер Госреестра 16791-97.

Преобразователи измерительные ПИ 01 предназначены для преобразования сопротивления термопреобразователей сопротивления ТСП и ТСМ в унифицированный электрический выходной сигнал постоянного тока.

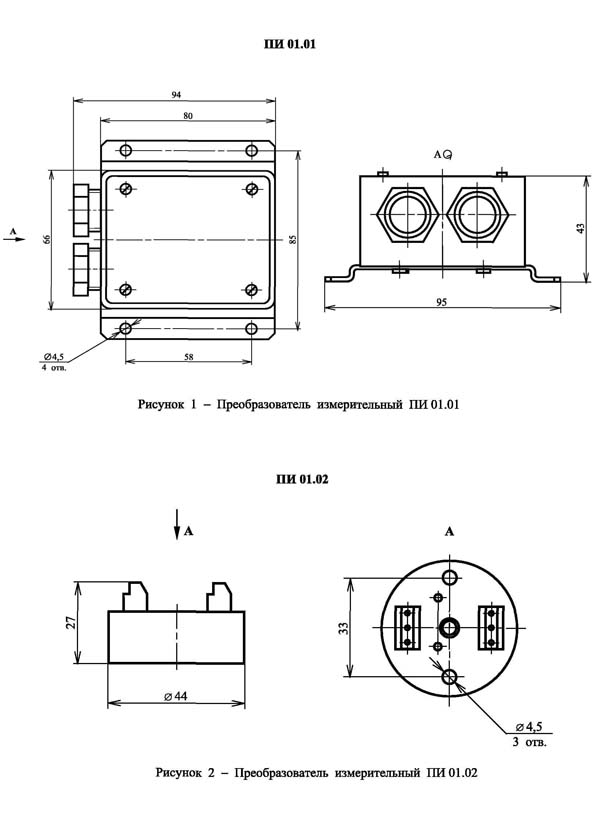

Преобразователи измерительные ПИ 01.01 и ПИ 01.02

Технические характеристики:

Нормируемый параметр Значение
Диапазоны измеряемых температур, °C см. табл. 1
Диапазон выходного тока, мА

4-20

Предел допускаемой основной приведённой погрешности не более, %

для ТСП
для ТСМ
±0,10
±0,25
Предел допускаемой вариации выходного сигнала, % 0,02 от 5
Предельное максимальное значение сопротивления нагрузки (Rн.max) при фактическом напряжении питания (Uп.ф.), кОм (Uп.ф.-7,5)/20
Напряжение питания постоянного тока, В 7,5-36
Степень защищенности от внешних воздействий

для ПИ 01.01
для ПИ 01.02
IP54
IPOO
Схема подключения нагрузки двухпроводная
Схема подключения датчика трёхпроводная

При оформлении заказа необходимо указать:

  • шифр преобразователя, соответствующий параметрам, выбранным по таблице.
