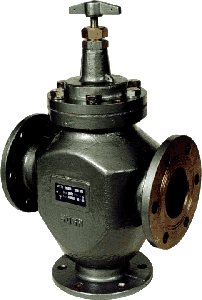

Регулятор температуры РТП-М

Регулятор температуры РТП-МРегулятор прямого действия недистанционный РТП предназначен для систем автоматического регулирования температуры охлаждающей жидкости, смазочного масла двигателей внутреннего сгорания.

Область применения терморегуляторов - стационарные, судовые, тепловозные и промышленные дизели, газовые двигатели, газомотокопрессоры.Термочувствительным элементом в регуляторе являются датчики температуры с твёрдым наполнителем типа ТДМ. Материал корпуса БрОЗЦ7С5Н1.

Пример записи при заказе терморегулятора РТП-65-1М с значением фиксированной настройки 75°С, с корпусом из бронзы: "Терморегулятор РТП-65-75-1М с корпусом из бронзы ТУ 25-02.092101-78. Пример записи обозначения датчика исполнения 7 с температурой фиксированной настройки 65°С при его заказе: "Датчик температуры ТД7М-65 ТУ 25-7617.0001-91

Технические характеристики

Наименование Значения
Диаметр условного прохода, мм 65; 80; 100; 125; 150
Значения фиксированной настройки, °C 35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95
Условное давление регулируемой среды, МПа 1,0
Зона пропорциональности, °C, не более 10
Зона нечувствительности, °C, не более 3
Постоянная времени, с, не более 100
Масса, кг, не более, соответственно 33; 42; 50; 75; 100

Присоединительные размеры фланцев по ГОСТ 1536-76
Материал корпуса БрО3Ц7С5Н1.

Коды исполнений

Обозначение Обозначение ТУ Код ОКП для исполнений
Обыкновенное Экспортное Тропическое
РТП-65-1М 25.02.092101-78 42 1881 0732 42 1881 1412 42 1881 1512
РТП-80-М 25.02.092168-80 42 1881 0745 42 1881 1425 42 1881 1525
РТП-100-М 42 1881 0756 42 1881 1436 42 1881 1536
РТП-125-М 42 1881 0767 42 1881 1447 42 1881 1547
РТП-150-М 42 1881 0778 42 1881 1458 42 1881 1558

Габаритные размеры упаковки и масса

Модель Масса, кг Габаритные размеры, мм.
прибора в упаковке L B H
РТП-65-1М 33 38,3 538 317 222
РТП-80М 42 49,4 602 412 269
РТП-100М 50 57,4
РТП-125М 75  93,5 659 322
РТП-150М 100 116,2 716 482 352

Количество приборов в упаковке - 1 шт.
