Измеритель давления
многофункциональный Прома ИДМ
выносные
Измеритель давления многофункциональный
ИДМ ПРОМА-ИДМ(в) предназначен для непрерывного измерения значений:
-
вакуумметрического давления (ДВ);
-
избыточного давления (ДИ);
-
вакуумметрического и избыточного давления (ДИВ);
-
перепада давлений (ДД), воздуха, нейтральных газовых
сред, а также неагрессивных жидких сред (ДИ).
ИСПОЛЬЗУЕТСЯ для работы в системах
автоматического контроля, регулирования и управления технологическими процессами
в теплоэнергетике, системах вентиляции, контроля газовых фильтров и счетчиков и
других отраслях.
Конструктивно измеритель ПРОМА-ИДМ(в) состоит из
преобразователя и одного выносного датчика соответствующей модели электрически
соединенных между собой.
- Непрерывное преобразование измеряемого значения
давления в унифицированный сигнал постоянного тока (4-20мА) для систем
управления.
- Возможность измерения малых перепадов давлений при
больших номинальных давлениях.
- Индикация измеряемого значения на цифровом табло.
- Расширенный диапазон давлений и измеряемых сред.
- Формирование дискретных сигналов в систему коммутации
при достижении 2-х устанавливаемых пределов измеряемого параметра.
- Работа в сети MODBUS по
стандарту RS-485; (до 32 приборов при 2-х
проводной связи
- Возможность прямой коммутации больших нагрузок –
переключающиеся контакты реле (2А, 220В).
- Возможность монтажа датчика на удаленном объекте.
- Малые габариты.
ТИПЫ и МОДЕЛИ ИЗМЕРИТЕЛЕЙ ДАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНЫХ ПРОМА-ИДМ(в)
|
№ п/п |
Тип |
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, кПа |
| 1. |
Измеритель вакуумметрического
давления
ПРОМА-ИДМ(в)-ДВ |
ИДМ-ДВ(в)-2,5 |
- 2,5 |
- 50 |
|
| 2. |
ИДМ-ДВ(в)-4 |
- 4,0 |
- 50 |
|
| 3. |
ИДМ-ДВ(в)-6 |
- 6,0 |
- 50 |
|
| 4. |
ИДМ-ДВ(в)-10 |
- 10 |
- 50 |
|
| 5. |
ИДМ-ДВ(в)-16 |
- 16 |
-100 |
|
| 6. |
ИДМ-ДВ(в)-25 |
- 25 |
-100 |
|
| 7. |
ИДМ-ДВ(в)-40 |
- 40 |
-100 |
|
| 8. |
Измеритель
избыточного
давления
ПРОМА-ИДМ(в)-ДИ |
ИДМ-ДИ(в)-0,25 |
+0,25 |
+20 |
|
| 9. |
ИДМ-ДИ(в)-0,6 |
+0,6 |
+20 |
|
| 10. |
ИДМ-ДИ(в)-1 |
+1,0 |
+20 |
|
| 11. |
ИДМ-ДИ(в)-1,6 |
+1,6 |
+20 |
|
| 12. |
ИДМ-ДИ(в)-2,5 |
+2,5 |
+50 |
|
| 13. |
ИДМ-ДИ(в)-4 |
+4 |
+50 |
|
| 14. |
ИДМ-ДИ(в)-6 |
+6 |
+50 |
|
| 15. |
ИДМ-ДИ(в)-10 |
+10 |
+50 |
|
| 16. |
ИДМ-ДИ(в)-16 |
+16 |
+100 |
|
| 17. |
ИДМ-ДИ(в)-25 |
+25 |
+100 |
|
| 18. |
ИДМ-ДИ(в)-40 |
+40 |
+100 |
|
| 19. |
ИДМ-ДИ(в)-60 |
+60 |
+200 |
|
| 20. |
ИДМ-ДИ(в)-100 |
+100 |
+200 |
|
| 21. |
ИДМ-ДИ(в)-160 |
+160 |
+400 |
|
| 22. |
ИДМ-ДИ(в)-200 |
+200 |
+400 |
|
| 23. |
Измеритель избыточного
давления
ПРОМА-ИДМ(в)-ДИ(ж) |
ИДМ-ДИ(в)-600 |
+600 |
+5000 |
|
| 24. |
ИДМ-ДИ(в)-1000 |
+1000 |
+5000 |
|
| 25. |
ИДМ-ДИ(в)-1600 |
+1600 |
+5000 |
|
| 26. |
ИДМ-ДИ(в)-2500 |
+2500 |
+5000 |
|
| 27. |
Измеритель
вакуумметрического и
избыточного
давления
ПРОМА-ИДМ(в)-ДИВ |
ИДМ-ДИВ(в)-0,08 |
± 0,08 |
± 20 |
|
| 28. |
ИДМ-ДИВ(в)-0,125 |
± 0,125 |
± 20 |
|
| 29. |
ИДМ-ДИВ(в)-0,25 |
± 0,25 |
± 20 |
|
| 30. |
ИДМ-ДИВ(в)-0,8 |
± 0,8 |
± 20 |
|
| 31 |
ИДМ-ДИВ(в)-2 |
± 2 |
± 20 |
|
| 32 |
ИДМ-ДИВ(в)-5 |
± 5 |
± 100 |
|
| 33 |
ИДМ-ДИВ(в)-12,5 |
± 12,5 |
± 100 |
|
| 34 |
ИДМ-ДИВ(в)-20 |
± 20 |
± 100 |
|
| 35 |
Измеритель разности
давлений
ПРОМА-ИДМ(в)-ДД |
ИДМ-ДД(в)-0,1 |
0,1 |
± 20 |
300 |
| 36 |
ИДМ-ДД(в)-0,16 |
0,16 |
± 20 |
300 |
| 37 |
ИДМ-ДД(в)-0,25 |
0,25 |
± 20 |
300 |
| 38 |
ИДМ-ДД(в)-0,6 |
0,6 |
± 20 |
300 |
| 39 |
ИДМ-ДД(в)-1 |
1,0 |
± 20 |
300 |
| 40 |
ИДМ-ДД(в)-1,6 |
1,6 |
± 20 |
300 |
| 41 |
ИДМ-ДД(в)-2,5 |
2,5 |
+50 |
75
|
| 42. |
ИДМ-ДД(в)-4,0 |
4,0 |
+50 |
75
|
| 43. |
ИДМ-ДД(в)-6,0 |
6,0 |
+50 |
75
|
| 44. |
ИДМ-ДД(в)-10 |
10 |
+50 |
75
|
| 45. |
ИДМ-ДД(в)-16 |
16 |
+100 |
200 |
| 46. |
ИДМ-ДД(в)-25 |
25 |
+100 |
200 |
| 47. |
ИДМ-ДД(в)-40 |
40 |
+100 |
200 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ |
|
|
| Предел
допустимой основной погрешности, % |
1 |
|
Напряжение питания |
= 24В
или » 220В, 50Гц |
|
Индикация показаний |
цифровое
табло – 4 знакоместа |
| Выходной
токовый сигнал аналоговый, мА |
4-20 |
|
Погрешность токового сигнала, % |
1 |
|
Количество уставок пределов давления |
2 |
| Зона
уставок, % от диапазона |
0-100
|
|
Дискретность уставок % от диапазона |
1 |
|
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А |
2 |
|
Максимальная длина линии связи, м |
20 |
|
Присоединительная резьба штуцеров датчиков |
М12х1,5 |
|
Присоединительная резьба штуцера датчика выносного ПРОМА-ИДМ(в)-ДИ(ж) |
М20х1,5 |
|
Габаритные размеры, мм: длина х ширина х высота |
97 х 48
х 125 |
| Масса
кг, не более |
0,5 |
|
ЭЛЕМЕНТЫ
ИНДИКАЦИИ И УПРАВЛЕНИЯ |
|
 |
Индикатор и кнопка «Уставка верхняя» |
|
Индикатор «Норма» |
| Индикатор и кнопка «Уставка нижняя» |
 |
Вид
сзади |
Сигнал с выносного датчика давления
поступает на плату микроконтроллера, где он усиливается и обрабатывается в
соответствии с алгоритмом нормализации и температурной компенсации. Плата
индикации выдает сигнал отображения уровня величины входного давления. В
микроконтроллер вводятся верхняя и нижняя границы нормального хода процесса.
Выход величины давления за пределы границ сопровождается световой индикацией и
выдачей сигналов управления. Прибор имеет токовый выход 4-20мА и возможность
связи с ПЭВМ по стыку RS-485.
|

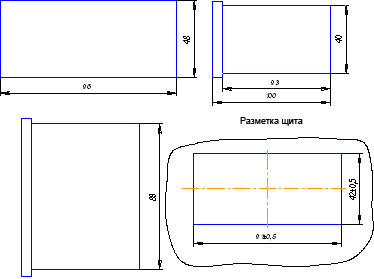

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ
РАЗМЕРЫ |
|
 |
|
Преобразователь ПРОМА-ИДМ(в)
|
|
 |
 |
|
Датчик выносной ПРОМА-ИДМ(в)-ДИ, ДВ,
ДИВ |
Датчик выносной ПРОМА-ИДМ(в)-ДД |
|
 |
|
Датчик выносной ПРОМА-ИДМ(в)-ДИ(ж) |
|

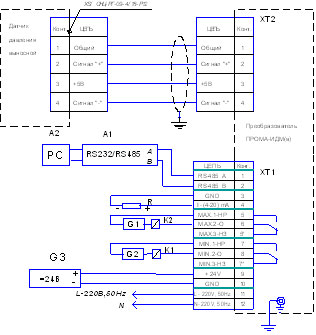

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
 |
|
R –
нагрузка токового выхода (суммарная – не более 500 Ом),
К1, К2 – реле постоянного или переменного тока типа
РП-23, РП-25, РПЛ-122, 8Э12 и их аналоги с током управляющей обмотки не
более 0,1А,
А1 – преобразователь интерфейса RS-232
/ RS-485 c
гальванической развязкой типа ADAM-4520,
А2 – ПЭВМ РС с программным обеспечением для
SCADA системы,
G1,G2 –
источники напряжения от 5 до 220В постоянного или переменного тока, в
зависимости от типа реле,
G3 –
источники постоянного тока 24В с допустимым током 0,2А на один прибор |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
| |
|
Измеритель давления ПРОМА-ИДМ(в)-ДВ-2.5 ТУ 4212-031-04880601-04 |
|
