Запально-защитные устройства ЗЗУ
 ЗЗУ
- назначение
Запально-защитные устройства (ЗЗУ)
предназначены для дистанционного розжига горелок, работающих на жидком или
газообразном топливе, а также для контроля наличия пламени в топках
котлоагрегатов.
|
ТИП |
Принцип контроля наличия пламени |
| ЗЗУ-3 |
Контроль
запального факела при помощи ионизационного датчика |
| ЗЗУ-4 |
Контроль наличия
запального факела ионизационным датчиком; основного факела
фотодатчиком. |
| ЗЗУ-6 |
Контроль наличия
запального и основного факелов фотодатчиком. |
| ЗЗУ-7 |
Контроль наличия
факела на каждой из горелок в топке фотодатчиками (для горелок ГМГ
на котлах ДКВР). Предусмотрен поочередный розжиг горелок и
соответствующее переключение фотодатчиков на один сигнализатор. |
ЗЗУ - технические характеристики
|
Напряжение питания сигнализатора горения, электромаг-нитного клапана и
источника высокого напряжения |
~220 В |
| Частота, Гц |
50 |
| Длина погружной
части запальника, мм |
350, 500, 700, 1000 |
| Давление газа, кГ/см2 |
0.01-2.5 |
| Расход газа, кг/ч,
не более |
8 |
| Длина факела при
нормальном режиме горения, мм |
не менее 800 |
| Время срабатывания
устройства контроля факела, с |
не более 2 |
ЗЗУ - комплектность в зависимости от
исполнения
| Состав |
ЗЗУ-3 |
ЗЗУ-4 |
ЗЗУ-6 |
ЗЗУ-7 |
| Запальник |
1 |
1 |
1 |
2 |
| Сигнализатор горения
Луч-1АМ |
1 |
2 |
1 |
1 |
| Ионизационный датчик |
1 |
1 |
- |
- |
| Фотодатчик ФД-02 |
- |
1 |
1 |
2 |
| Источник высокого
напряжения ИВН |
1 |
1 |
1 |
2 |
| Клапан
электромагнитный КЭГ-15/6-0.25 |
1 |
1 |
1 |
2 |
| Фланец установочный
|
1 |
1 |
1 |
2 |
| Шланг газовый
|
1 |
1 |
1 |
2 |
| Провод высокого
напряжения |
1 |
1 |
1 |
2 |
Размеры ЗЗУ

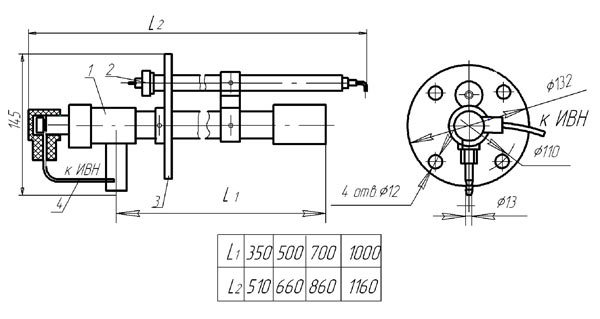

Рис.1 Типовой комплект ЗЗУ
1-запальник, 2- ионизационный датчик, 4- фланец, 5- высоковольтный кабель
|
