Нормирующие преобразователи НП 002

УАТМ 2.750.002.ТУ

Нормирующие преобразователи НП 002 предназначены для работы с преобразователями термоэлектрическими типа ТХА и ТХК и термопреобразователями сопротивления типа ТСМ и ТСП и осуществляют преобразование и линеаризацию входных сигналов в унифицированные выходные сигналы.
Нормирующие преобразователи внесены в Гоcреестр РФ № 22393-02.

Нормирующие преобразователи НП 002

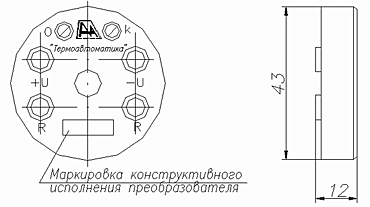

а) для установки в клеммные головки с электрическим соединением
при помощи клеммных шпилек с гайками.

б) для установки в клеммные головки с электрическим
соединением при помощи клеммника.

в) для установки на DIN-рейку 30 мм.

Основные технические характеристики

Входные сигналы от термопреобразователей с номинальными статическими характеристиками: ХА(K), ХК(L), 50М, 100М, 50П, 100П.
Диапазон выходных токов:
3-х проводная схема 0...5 мА, 0...20 мА, 4...20 мА;
2-х проводная схема 4...20 мА.

Основная погрешность:
ТХА/К не более 0,5%;
ТСМ/П не более 0, 25%.

Дополнительная температурная погрешность не более 0,5 от основной на каждые 10°С изменения температуры окружающей среды.

Температура окружающего воздуха
от -40 °С до +60 °С.

Зависимость выходного сигнала от температуры
линейная

Устойчивость:
к климатическим воздействиям по ГОСТ 15150 УХЛ4,2
к пыле и влаге по ГОСТ 14254 IP54
к воздействию вибрации по ГОСТ 12997 V5

Напряжение питания
12...36 В постоянного тока

Сопротивление нагрузки линии связи
не более 1,0 кОм

В шифре преобразователя закодированы следующие параметры его конструктивного исполнения:

НП 002 XX1. XX2. X3 (...4)


1 Градуировка первичного преобразователя, где XX
   5M(П) - 50М(П)
   1М(П) - 100М(П)

2 Код выходного тока, где ХХ

   05 - токовый 0..5 мА;
   42 - токовый 4..20 мА;
   02 - токовый 0..20 мА.

3 Код конструктивного исполнения, где Х:
   1 - для установки в клеммную коробку (головку) термопреобразователя с электрическим соединением при помощи клемных шпилек с гайками;
   2 - для установки в клеммную коробку (головку) термопреобразователя с электрическим соединением при помощи клеммника;
   3 - для установки на DIN-рейку 30 мм.

4 Диапазон преобразуемых температур

Таблица исполнений НП 002:

Тип нормирующего преобразователя НСХ термопреобразователя Выходной сигнал Диапазон измеряемых
температур, °С
НП 002.5М.42.Х 50М 4...20 мА Поддиапазон по заказу
из диапазона
от -40 до +180°С
НП 002.1М.42.Х 100М 4...20 мА
НП 002.5М.05.Х 50М 0...5 мА
НП 002.1М.05.Х 100М 0...5 мА
НП 002.5М.02.Х 50М 0...20 мА
НП 002.1М.02.Х 100М 0...20 мА
НП 002.5П.42.Х 50П 4...20 мА Поддиапазон по заказу
из диапазона
от -200 до +600°С
НП 002.1П.42.Х 100П 4...20 мА
НП 002.5П.05.Х 50П 0...5 мА
НП 002.1П.05.Х 100П 0...5 мА
НП 002.5П.02.Х 50П 0...20 мА
НП 002.1П.02.Х 100П 0...20 мА
НП 002.ХА.42.Х ХА(К) 4...20 мА Поддиапазон по заказу
из диапазона
от -400 до +1100°С
НП 002.ХА.05.Х ХА(К) 0...5 мА
НП 002.ХА.02.Х ХА(К) 0...20 мА
НП 002.ХК.42.Х ХК(L) 4...20 мА Поддиапазон по заказу
из диапазона
от 0 до +600°С
НП 002.ХК.05.Х ХК(L) 0...5 мА
НП 002.ХК.02.Х ХК(L) 0...20 мА
