Гидравлический индикатор веса ГИВ6-М2

Гидравлический индикатор веса ГИВ6-М2-7Гидравлический индикатор веса ГИВ6-М2Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважен.
В зависимости от назначения индикатор выпускается в семи модификациях, различающихся типом трансформатора давления и составом вторичных приборов:
ГИВ6-М2-1 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-2 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото справа);
ГИВ6-М2-3 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
ГИВ6-М2-4 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150;
ГИВ6-М2-5 - указатель с основой шкалой, пресс-бачок, трансформатор ТД-150;
ГИВ6-М2-6 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;

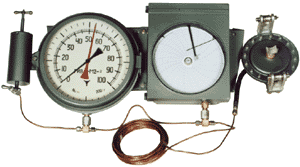

ГИВ6-М2-7 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото справа);

Технические характеристики

Наименование Значения
Основная приведенная погрешность измерения усилий натяжения каната (в % от максимального усилия)

- для индикаторов с трансформатором давления ТД-150

± 4 %

- для индикаторов с трансформатором давления ТД-300

± 2,5 %
Дополнительная погрешность при отклонении температуры от (20±5) °C на каждые 10°C  (в % от максимального усилия) ± 0,5%
Максимальное давление в гидравлической системе индикатора, МПа 1
Рабочая жидкость гидравлической системы индикатора - жидкости полиметилсилоксановые ПМС-5; ПМС-6; ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам

Поставка индикаторов производится без заполнителя.

При работе индикатора при температуре от -50 до +5 °C манометр самопишущий должен быть утеплён

Трансформатор давления Диаметр каната, мм Максимальное усилие натяжения каната, кН
ТД-150 15, 19, 22 60, 80,100,125
ТД-300 22, 25, 28, 32, 35, 38 200, 250, 320

Индикаторы изготавливаются по ТУ 25-7617.004-92, код ОКП 43 1819.
Имеется лицензия ГОСГОРТЕХНАДЗОРа ООИР №16397 и разрешение №РРС-64-00166.
Имеется разрешение ГОСГОРТЕХНАДЗОРа России на выпуск и применение №РРС-64-00166; лицензия №203 на изготовление средств измерений;
Сертификат ГОССТАНДАРТа России об утверждении типа средств измерений RU.C.28.000.A №11322, зарегистрированный в государственном реестре средств измерений под №11941-01.

Пример обозначения при записи или заказе гидравлического индикатора веса модели ГИВ6-М2-1, максимальное усилие натяжения 200кН, диаметр каната ø25мм:

ГИВ-6-М2-1-200кН-ø25 ТУ 25-7671.004-92

Габаритные размеры упаковки и масса

Модель Масса не превышает, кг.

Габаритные размеры, мм.

L B H
ГИВ6-М2-1 64 1114 546 336
ГИВ6-М2-2 51
ГИВ6-М2-3 59
ГИВ6-М2-4 40 1079 286
ГИВ6-М2-5 35 699

Количество приборов в упаковке - 1 шт.
