Комплексная система молниезащиты газокомпрессорных станций

Комплексная система молниезащиты газокомпрессорных станций

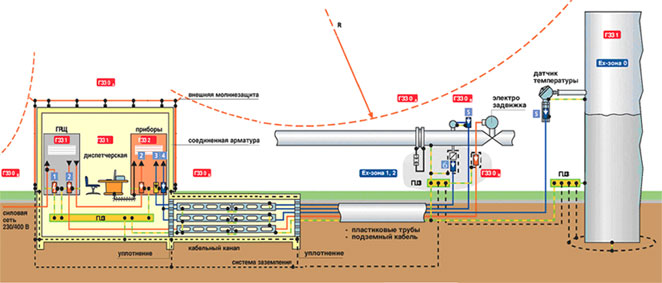

На компрессорных станциях линейных газопроводов наиболее частому выходу из строя подверже­на аппаратура на открытых объектах, таких как узел подключения. Датчики давления на узле подключения согласно стандарта IEC 61312-1 находятся в зоне Ов при условии, что они располагаются в области защиты молниеотвода. Данная зона характеризуется тем, что в ней оборудование не подвержено воздействию прямых ударов молнии, но при этом мо­гут присутствовать неослабленные электромагнитные поля.

Комплексная система молниезащиты и защиты от перенапряжений на газокомпрессорных стан­ци­ях должна включать следующие составляющие:

- внешняя молниезащита (оборудование сооружений молниеприемниками, заземлителями экра­ни­ру­ю­щи­ми элементами);

- внутренняя молниезащита (уравнивание потенциалов, экранирование проводов и пр. меры за­щи­ты);

- защита от токов молний, грозовых и коммутационных перенапряжений, электростатических разрядов (применение устройств для защиты от импульсных перенапряжений).

1. УЗИП для защиты сети в распреде­ли­тель­ных щи­тах н.н. I-го класса. Устройство пред­ставля­ет со­бой грозо­разрядник для за­щи­ты низковольтного обору­до­ва­ни­я от им­пульсных пе­ре­напря­же­ний при пря­мых ударах молни­и.

Сог­ласно IEC 61312-1 приме­ни­мы на грани­цах зон 0А-1

- трехполюсный грозоразрядник;

- герметизированный искровой промежуток;

- нижний уровень защиты не менее 2,5 кВ;

- способность отводить ток до 100 кА/н алинию.

2. УЗИП для защиты сети в распределительных щитах н.н. II-го класса. Устройство представля­ет собой ограничитель перенапряжений для защиты низковольтного оборудования.

Согласно IEC 61312-1 применимы на границах зон 0в-1 и далее

- высокая отводящая способность, благодаря мощным оксидно-цинковым варисторам и комби­на­ци­и с разрядником;

- индикация неисправности.



3. УЗИП для защиты оборудования в ли­ни­ях из­ме­ре­ни­я и конт­ро­ля. Устройство пред­назна­че­но для за­щи­ты систем сбора и пе­ре­да­чи информаци­и на от­крытых объек­тах, подверженных воздействи­ю частичных то­ков молний и не­за­щи­щенных от воздействи­я электромагнитных по­лей (зона 0в).

Устройства представляют собой комби­ни­ро­ванный мо­дуль за­щи­ты от токов молний до 2,5кА (10/350мкс) и импульсных токов (грозовых, электро­стати­ческих разрядов, коммутационных и др.) до 20 кА (8/20 мкс).

- 3-х ступенчатая схема с использованием мощных разрядников и полупроводниковых ог­ра­ни­чи­те­лей;

- минимальными значениями вносимого сопро­тивле­ни­я и паразитных параметров.





4. УЗИП для защиты оборудования в ли­ни­ях из­ме­ре­ни­я и конт­ро­ля. Устройство пред­назна­че­но для за­щи­ты систем сбора и пе­ре­да­чи информаци­и на от­крытых объек­тах, подверженных воздействи­ю частичных токов молний и не­за­щи­щенных от воздействия электромагнитных по­лей (зона 0в).

- исполнение с видом взрывозащиты «искро­бе­зо­пасная электрическая цепь»;

- 3-х ступенчатая схема с использованием мощных разрядников и полупроводниковых ог­ра­ни­чи­те­лей;

- минимальными значениями вносимого сопро­тивле­ния и паразитных параметров.





5. УЗИП для защиты оборудования в ли­ни­ях из­ме­ре­ни­я и конт­ро­ля. Устройство пред­назна­че­но для за­щи­ты систем сбора и пе­ре­да­чи информаци­и на от­крытых объек­тах, подверженных воздействи­ю частичных то­ков молний и не­за­щи­щенных от воздействия электромагнитных полей (зона 0в).

- исполнение с видом взрывозащиты «взры­во­непро­ницаемая оболочка»;

- 3-х ступенчатая схема с использованием мощных разрядников и полупроводниковых ограничителей;

- минимальными значениями вносимого сопро­тивле­ния и паразитных параметров.

6. Алюминиевый корпус IP-65.

Предназначен для установки УЗИП на открытом воздухе.


Заказать Комплексная система молниезащиты газокомпрессорных станций
