Преобразователь термоэлектрический ТХКс-1087, ТХАс-1087

ТХКс-1087 Преобразователь термоэлектрический хромель-копелевый

ТХАс-1087 Преобразователь термоэлектрический хромель-алюмелевый

Технические характеристики по ТУ 4211-002-12296299-94

		ТХКс-1087	ТХАс-1087
Тип чувствительного элемента		хромель-копелевый	хромель-алюмелевый
Диапазон измеряемых температур, °С		-40…+600	- 40... +800 -40… +900 -40… +1000*
Марка материала защитной арматуры		12Х18Н10Т	12Х18Н10Т (tдо 800°С) 08Х20Н14С2 (tдо 900°С) 15Х25Т (tдо 1000°С)
Номинальная статическая характеристика (НСХ)		ХК(L)	ХА(K)
Класс допуска		2	1, 2
Степень защищенности от воздействия пыли и воды		IP55	IP55
Группа исполнения по вибропрочности		N3	N3
Диаметр защитной арматуры d, мм		8	8
Условное давление, МПа		2,5	2,5
Показатель тепловой инерции, с	Измерительный спай изолирован	20	20
	Измерительный спай не изолирован	6	6

Примечание:

1. * — по обоснованному требованию заказчика
2. использование без клеммных головок (с выводными проводами) могут быть изготовлены только с диапазоном от -50 до +150 °С.

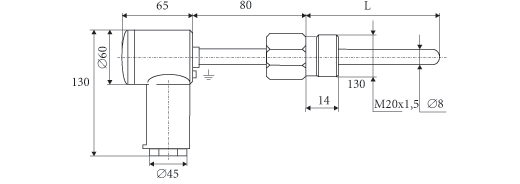

Конструктивные особенности

Количество чувствительных элементов	Длина монтажной части L, мм	Длина наружной части l, мм	Тип крепления	Типы головок
1	60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150	-	Штуцер М20х1,5/D=18мм	Взрывозащищенная головка

Термоэлектрические преобразователи ТХКс-1087/ТХАс-1087 зарегистрированы в Государственном реестре средств измерений под № 15635-96 и допущены к применению в Российской Федерации, что подтверждает сертификат об утверждении типа средств измерений под № 2408, выданные комитетом Российской Федерации по стандартизации, метрологии и сертификации.
