Преобразователь температуры 13ТД73

Преобразователь температуры 13ТД73Предназначен для преобразования в унифицированный пневматический сигнал температуры жидких и газообразных сред.

Основные технические характеристики

1. Верхние пределы измерения:

–50…+50; 0…+100; +50…+150;
+100…+200; +200…+300; +300…+400;
–50…+100; 0…+150; +50…+200;
+150…+300; –50…+150; 0…+200; +100…+300;
+200…+400; 0…+300;
+100…+400; 0…+400

2. Длина соединительного капилляра, м

1,6; 2,5; 4; 6; 10

3. Длина погружения термобаллона, мм

200; 250; 315; 400; 500

4. Классы точности

0,6; 1; 1,5

5. Давление питания, кгс/см2

1,4±0,14

6. Рабочий диапазон выходных
    пневматических сигналов, кгс/см2


0,2…1

7. Температура окружающей среды, °С

–50…+80

8. Относительная влажность, %, не более

95

9. Давление измеряемой среды,
    кгс/см2, до

64 без защитной гильзы
250 с защитной гильзой

10. Изготавливаются по

ТУ 25-7310.032-86

11. Габаритные размеры, мм

182х140х97

12. Масса преобразователя без термо-
     системы, кг, не более

2,7

13. Код ОКП

42 1112

Оформление заказа

      При заказе необходимо указать:



  1. Тип преобразователя
  2. Пределы измерений
  3. Класс точности
  4. Длину соединительного капилляра
  5. Длину погружения термобаллона
  6. Наличие защитной гильзы
  7. Обозначение ТУ



      Пример заказа:

      Преобразователь с пределами измерений от 0 до 100°С, класса точности 1, с длиной соединительного капилляра 1,6 м, длиной погружения термобаллона 315 мм:
      “13ТД73-(0…100)-1-1,6-315
      ТУ 25-7310.032-86”
.

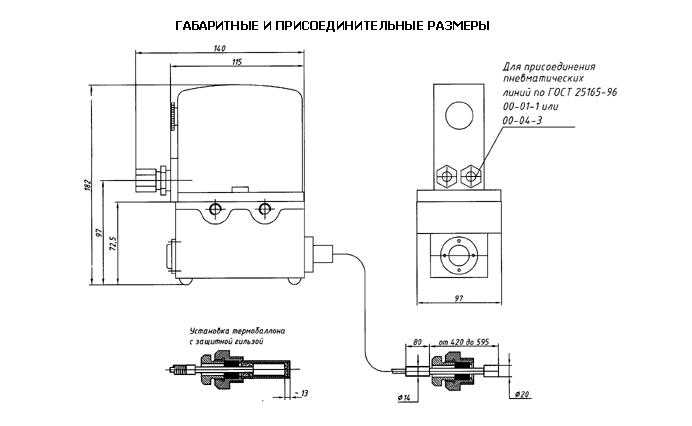

Габаритные и присоединительные размеры
