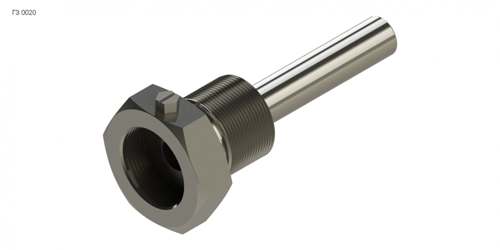

Гильзы защитные типа 0020

Гильзы защитные сварные типов 0020 и 0021 для вварки

Номинальное (условное) давление РN – до 6,3 МПа по ГОСТ 356-80

Тип 0020
Вариант исполнения с уплотнительной площадкой по ГОСТ 22526-77



Тип 0021

Вариант исполнения с уплотнительной канавкой

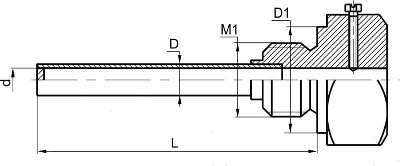

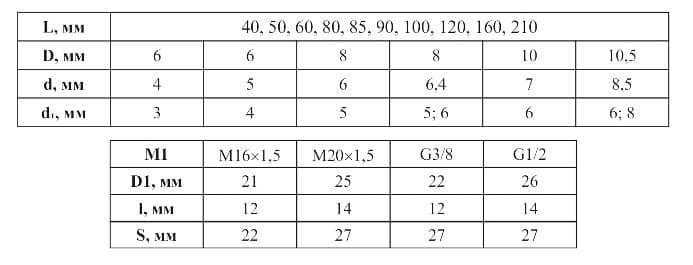

Конструктивные размеры гильз исполнения 0020 и 0021

Условное обозначение для заказа
ГЗ - 0020 - 6,3 - 160 - 8/6 - М16х1,5

           1         2       3        4           5

1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная резьба штуцера гильзы

Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
