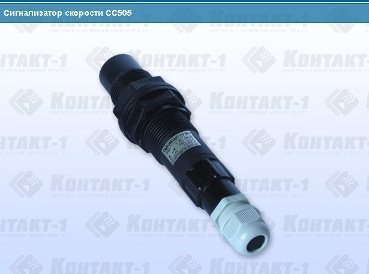

Сигнализатор скорости СС505

Сигнализатор скорости СС505. Датчики скорости КОНТАКТ-1 – бесконтактные датчики скорости и перемещения, счетчики импульсов

Сигнализатор скорости СС505 (счетчик ипульсов) предназначен для контроля частоты вращения (скорости) привода производственных механизмов и их аварийного отключения при снижении частоты вращения относительно установленного предельного значения, а также для контроля скорости линейного перемещения лент транспортеров, норий и других подобных механизмов – по частоте вращения натяжного или обводного барабана.

Комплект поставки
1. Сигнализатор скорости CC505 – 1 шт.
2. Руководство по эксплуатации – 1 экз.

Основные функции
>
автоматическая настройка на номинальную частоту следования управляющих импульсов;

>
ввод в память сигнализатора скорости регулируемой уставки предельного снижения частоты следования управляющих импульсов от номинальной от 1 до 100%;

>
срабатывание коммутационного элемента при снижении частоты следования управляющих импульсов от номинальной за предел, заданный уставкой;

>
срабатывание коммутационного элемента при останове механизма;

>
ввод в память сигнализатора скорости задержки времени начала контроля, необходимой для разгона привода механизма до номинальной скорости, от 1 до 120 с.

Принцип действия
Сигнализатор скорости содержит в одном корпусе емкостный датчик перемещения управляющих элементов, программируемый частотный компаратор с заданным допуском, настраиваемый на определенную частоту срабатывания емкостного датчика, и выходное реле.
В качестве управляющих элементов могут использоваться спицы колес, шкивов, лопасти крыльчаток, выступы барабанов и т.п.
Сигнализатор контролирует частоту воздействия управляющих элементов и в случае ее снижения или прерывания относительно предельной частоты и изменяет коммутационное состояние выходного реле. По сигналу реле происходит отключение привода контролируемого механизма.
Предусмотрена возможность инвертирования состояния реле с помощью встроенного переключателя.
Двухцветный светодиодный индикатор отображает: воздействие управляющих элементов – зеленым цветом; снижение частоты вращения (скорости) ниже предельной – красным цветом.
На торце корпуса, закрытом кабельным вводом, находится монтажная зона (рисунок 1).

Исполнения приборов
Сигнализатор скорости СС505 имеет различные исполнения по питанию и организации выходного сигнала:
>
Сигнализаторы скорости СС505.1 предназначены для питания от сети +24 В. Коммутационный элемент – открытый p-n-p коллектор.

>
Сигнализаторы скорости СС505.2 предназначены для питания от сети +24 В. Коммутационный элемент – открытый n-p-n коллектор.

>
Сигнализаторы скорости СС505.3 предназначены для питания от сети +24 В. Коммутационный элемент – твердотельное реле.

>
Сигнализаторы скорости СС505.4 предназначены для питания от сети ~220 В, 50 Гц. Коммутационный элемент – твердотельное реле.

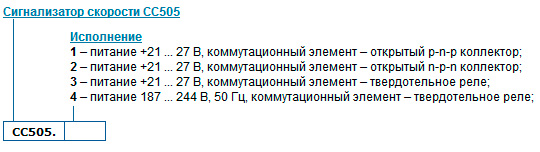

Структура условного обозначения

Достоинства
Предотвращение ложного отключения привода при пуске или кратковременном снижении скорости контролируемого механизма.
Быстрое отключение привода при значительном снижении скорости.
Не требуются дополнительные источники электропитания.
Выходное реле надежно коммутирует электромагнитные пускатели 1-ой величины с катушкой 220 В, 50 Гц.
Предусмотрена возможность инвертирования состояния реле с помощью встроенного переключателя.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
CC505.1, CC505.2, CC505.3 +21 ... 27 В
СC505.4 187 ... 242 В, 50 Гц
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
5 В•А
ДИАПАЗОН ЧАСТОТЫ ВОЗДЕЙСТВИЯ
1 ... 23 Гц
РАССТОЯНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ
5 мм ... 20 мм
ВЫХОДНОЙ СИГНАЛ:
СС505.1, СС505.2
   вид открытый коллектор
   электрическая нагрузка, не более;
      на постоянном или переменном токе 0,8 А, 24 В, 15 Вт
СС505.3, СС505.4
   вид твердотельное реле
   электрическая нагрузка, не более;
     на постоянном или переменном токе 0,1 А, 250 В, 25 Вт
ВЫДЕРЖКА ВРЕМЕНИ НА ПУСК И РАЗГОН ПРИВОДА
2 ... 120 с
ВЫДЕРЖКА ВРЕМЕНИ НА ОТКЛЮЧЕНИЕ (ВКЛЮЧЕНИЕ) ВЫХОДНОГО РЕЛЕ
2 ... 100 с
ПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ
любое
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
СС505 IP54
