Датчики уровня ЕС предназначены для контроля предельных уровней различных жидких и сыпучих сред.
Датчики работают в комплекте с вторичным преобразователем сигнализатора уровня СУ200И. |
Комплект поставки
В комплекте с сигнализатором уровня СУ200И может работать до двух датчиков уровня ЕС. Более подробную информацию о выполняемых функциях и количестве подключаемых датчиков см. в соответствующих разделах.
Принцип действия
Принцип действия датчика уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле вторичного преобразователя.

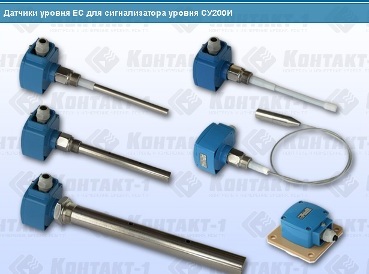

Исполнения приборовДатчик уровня представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий работы могут применятся различные варианты исполнения датчика уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

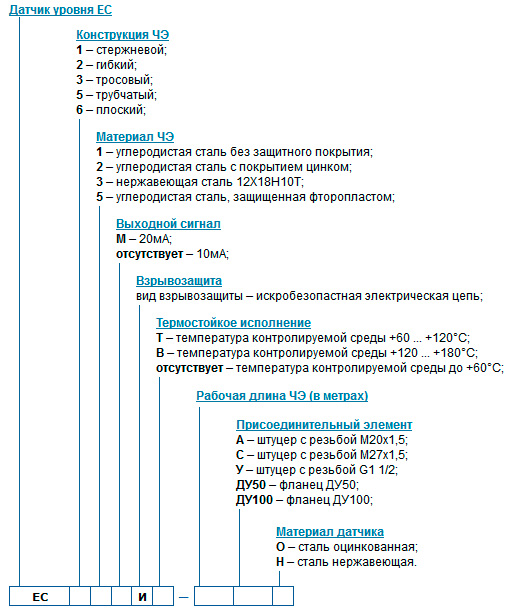

Структура условного обозначения
Пример обозначения при заказе: датчик уровня ЕС 13И – 0,5УН
Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.
|
Основные типы датчиков уровня ЕС и рекомендуемая область применения
|
Исполнение
|
Длина ЧЭ (L, м)
|
Контролируемая среда
|
|
ЕС 12И
|
0,25 – 2,5
|
жидкие, сыпучие, неагрессивные среды: нефте-продукты, нефть, зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
|
|
ЕС 13И
|
0,25 – 2,5
|
жидкие, сыпучие среды (см. ЕС12И), в том числе пищевые (вода, молоко, пиво и т.п.) и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т
|
|
ЕС 15И
|
0,25 – 2,5
|
жидкие, сыпучие среды (см. ЕС13И), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)
|
|
ЕС 21И
ЕС 22И
|
1,0 – 30,0
|
жидкие, сыпучие, неагрессивные среды (см. ЕС12И)
|
|
ЕС 25И
|
1,0 – 30,0
|
жидкие, сыпучие среды (см. EC15И)
|
|
ЕС 31И
ЕС 32И
|
2,0 – 30,0
|
зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
|
|
ЕС 35И
|
2,0 – 30,0
|
сыпучие среды (см. ЕС31И)
|
|
ЕС 52И
|
0,25 – 2,5
|
светлые нефтепродукты, сжиженный газ, газовый конденсат (вертикальный монтаж датчика)
|
|
ЕС 53И
|
0,25 – 2,5
|
светлые нефтепродукты, масла (в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т (вертикальный монтаж датчика)
|
|
ЕС 62И
|
0,08
|
сыпучие среды: зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.
|
|
ЕС 63И
|
0,08
|
сыпучие среды (см. ЕС62И), в т.ч. агрессивные (с учетом стойкости нерж. стали 12Х18Н10Т)
|
Примечание – Для работы в агрессивных средах выпускаются специальные исполнения датчиков уровня ЕС13И, ЕС15И, ЕС25И. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации датчиков уровня, а также диаметр резьбы штуцера.
Достоинства
|
|
Датчик уровня имеет моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ. |
|
|
Современная элементная база. |
|
|
Простота монтажа и эксплуатации. |
ВзрывозащитаДатчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.
Технические данные
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| температура контролируемой среды |
|
| обычное исполнение |
-30 °С ... +60 °С |
| исполнение с термовтулкой |
-30 °С ... +120 °С |
исполнение датчика с разнесенными
электронным модулем и ЧЭ |
-30 °С ... +180 °С |
| давление в объекте контроля |
до 1,6 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
| датчик уровня ЕС |
IP54 |
|
ПРИМЕЧАНИЕ
|
| Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика. |
|
