Устройство контроля скорости - УКС (Датчик ДКС)

Устройство контроля скорости - УКС и Датчик контроля скорости - ДКС предназначены для получения электрического сигнала, используемого контроллерами для определения скорости движения конвейерной ленты.

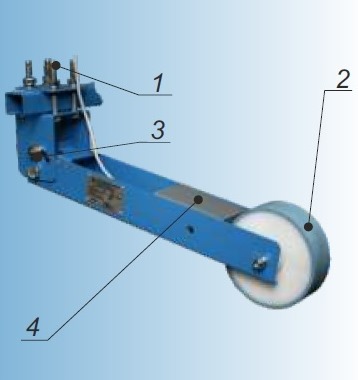

Устройство контроля скорости УКС может быть установлено на холостую ветвь конвейера, либо на рабочую ветвь, до места пересыпа. Крепеж для монтажа устройства на конвейере,входит в комплект поставки (1). Для обеспечения полного прилегания колеса (2) устройства к ленте с необходимым усилием, изделие снабжено пружиной с блоком регулировки сжатия (3). С началом движения конвейерной ленты колесо устройства начинает вращаться, при этом бесконтактный выключатель (4) формирует электрические импульсы, с частотой, прямо пропорциональной скорости движения ленты. Полученные дискретные сигналы передаются по кабелю в систему автоматического управления для дальнейшей обработки.

Скорость движения ленты находится в зависимости от количества импульсов и выражается формулой V = F x 0,204, где V – скорость ленты в м/с, F – частота импульсов в Гц, 0,204 м - расстояние, преодолеваемое конвейерной лентой между двумя импульсами.

УКС

Датчик ДКС рекомендуется устанавливать на ведомый барабан конвейера (варианты установки 1 и 2). При пуске барабан конвейера начинает вращаться, а датчик в зависимости от наличия или отсутствия металла в зоне срабатывания, формирует импульсы, которые передаются для обработки в систему автоматического управления.

ДКС 1 ДКС 2

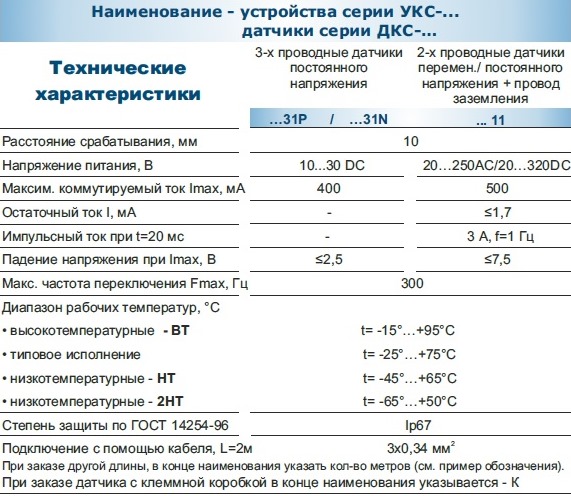

Технические характеристики ДКС-УКС

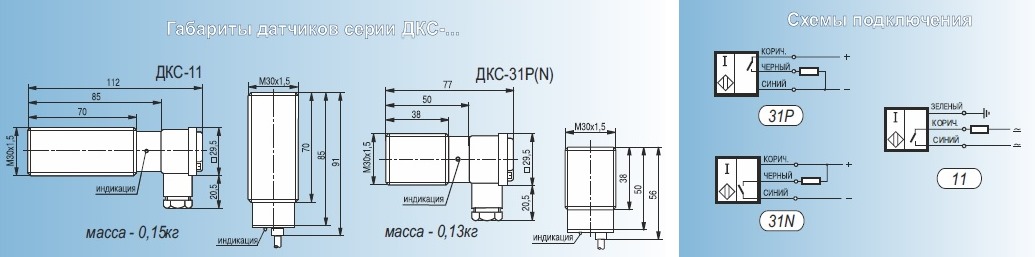

Габариты и схемы подключения датчиков серии ДКС

Устройство контроля скорости УКС-... и датчики контроля скорости серии ДКС-... изготавливаются в нескольких модификациях,отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур.

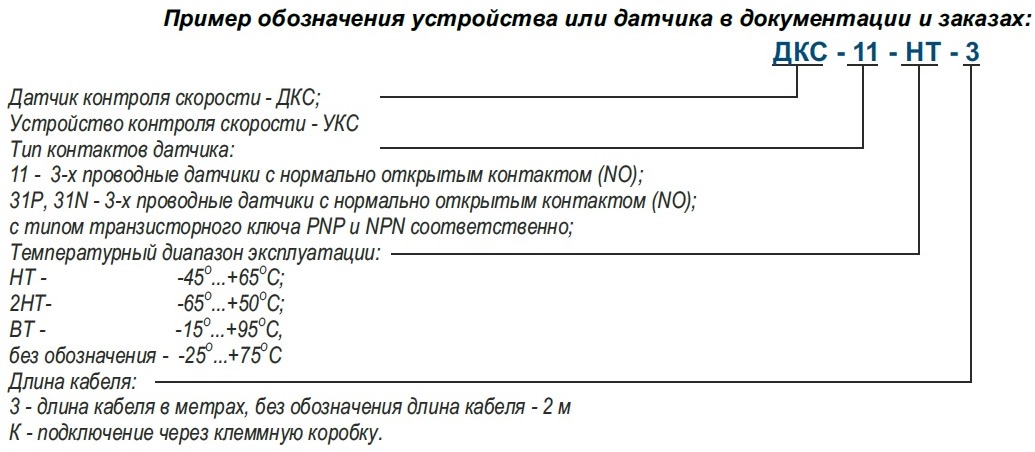

Пример обозначения ДКС-УКС в документации и заказах

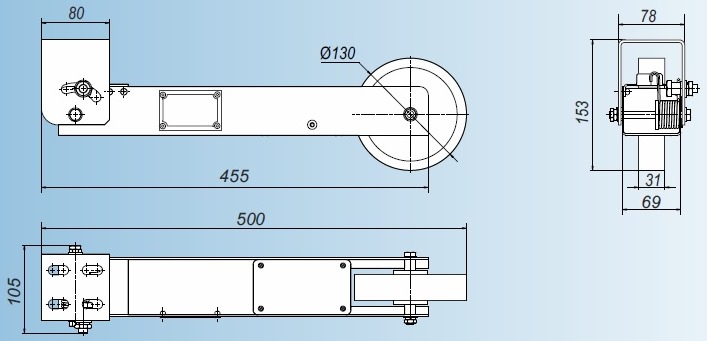

Габаритные размеры устройства контроля скорости УКС-...:

Габариты УКС

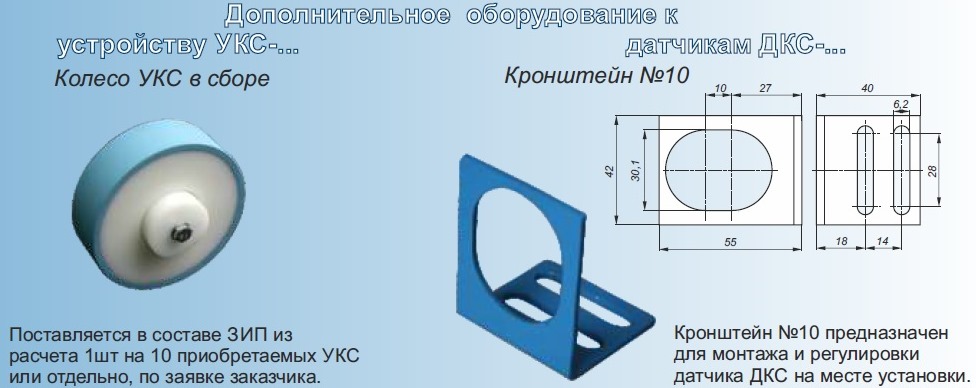

Дополнительное оборудование к ДКС-УКС
