Датчики контроля схода ленты ДКСЛ-ИН-... с релейным выходом


Датчики контроля схода ленты серии ДКСЛ-ИН-...
 - предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления, на всех типах ленточных конвейеров. Способ установки в пространстве - вертикальный.
В основе изделия - датчик предельного угла наклона индуктивный (Патент на полезную модель №109551 от 20.10.2011г.), который в отличии от зарубежных аналогов не содержит ртути.

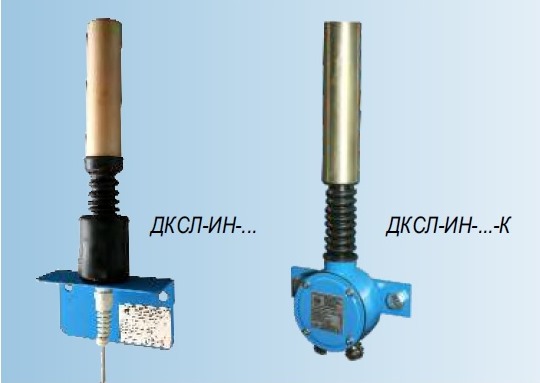

Датчики контроля схода ленты ДСКЛ-ИН 2015

Данное устройство позволяет до минимума сократить механические составляющие, обеспечив тем самым высокую степень защиты, надежность и долговечность изделия. Встроенный гидростабилизатор  демпфирует вибрацию, исключая возможность ложных срабатываний. Датчики имеют высокую степень защиты по ГОСТ 14254-96 - Ip67 для датчиков с кабелем, Ip65 для датчиков с клеммной коробкой.

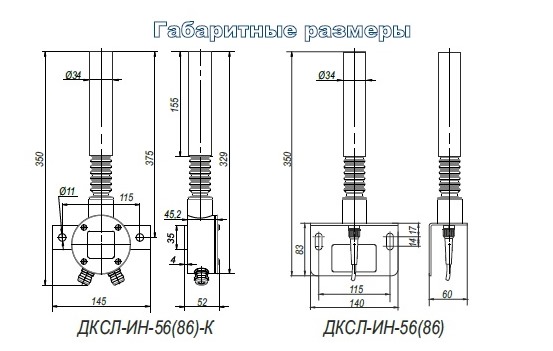

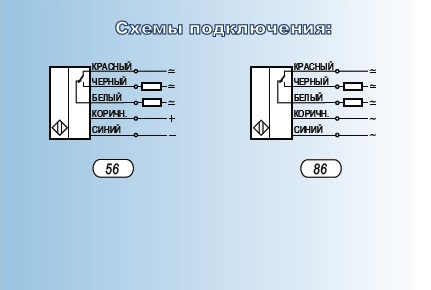

Габаритные размеры датчиков ДСКЛ-ИН 2015           Схемы подключения датчиков ДСКЛ-ИН


Технические характеристики                                                                                                  ДКСЛ-ИН - ...
    5-и проводные датчики постоянного напряжения с релейным выходом 5-и проводные датчики переменного напряжения с релейным выходом
    … 56 … 86
Угол срабатывания, град.                                                                                                          30
Напряжение питания, В     24 DC 220 АC
Напряжение коммутации нагрузки, В     240 AC / 60  DC 240 AC / 60  DC
Максимальный рабочий ток, Imax А                                     0,5 при подключении с помощью кабеля, 1 - клеммн. коробка
Диапазон рабочих температур, °С • высокотемпературные t= -15°…+85°С, в наименовании датчика указывается - ВТ;
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
Степень защиты по ГОСТ 14254-96                                                                                        IP67/IP65

Подключение  с помощью кабеля, L=2м

                                                                                      5х0,25 мм2
при заказе другой длины кабеля, в конце наименования датчика указать кол-во метров (см. пример обозначения)
при заказе датчика с клеммной коробкой в конце наименования указывается - К
Материал корпуса датчика                                                сталь 45, антикоррозийное покрытие - цинкование
Габаритные размеры, мм                                                                                     350 х 140 х 60
Масса, кг                                                                                            1,3



Датчик ДКСЛ-ИН изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

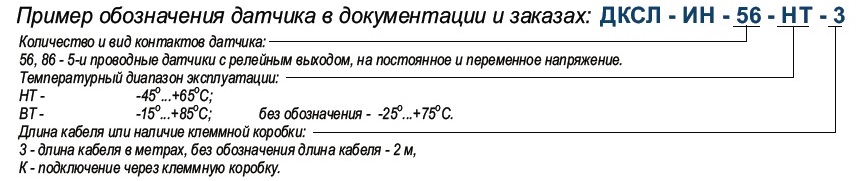

Пример обозначения датчика ДСКЛ-ИН в документации и заказах

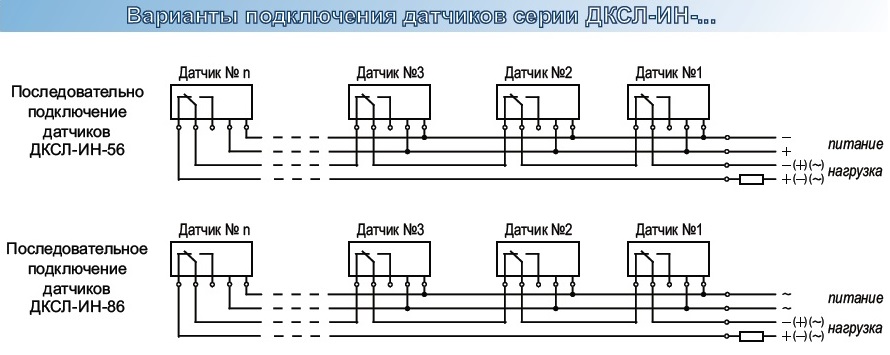

 Варианты подключения датчиков серии ДСКЛ-ИН

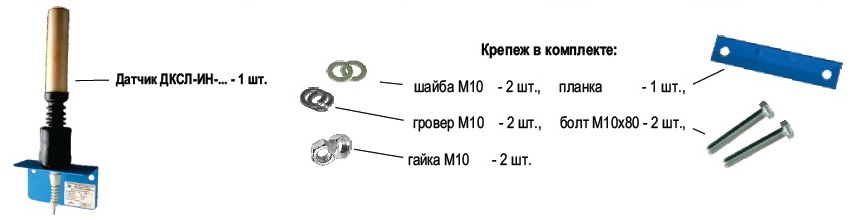

Комплект поставки датчиков серии ДКСЛ-ИН-...

Комплект поставки датчиков серии ДСКЛ-ИН
