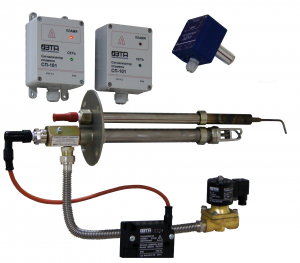

ЗАПАЛЬНО-ЗАЩИТНЫЕ УСТРОЙСТВА ЗЗУ

ZZU

НАЗНАЧЕНИЕ

Для дистанционного розжига и контроля наличия пламени горелок котлов и печей, работающих на газообразном или жидком топливах.

Преимущества
  • УФ датчик контроля пламени горелки
  • Керамика с содержанием оксида алюминия Al2O-97%устойчивая к влаге и пробою высоким напряжением 20кВ/мм
  • Запальная горелка и ионизационный датчик контроля пламени полностью выполнены из нержавеющей жаропрочной стали
  • Дистанционный розжиг основных горелок
  • Контроль наличия собственного факела и факела основной горелки.
  • Простота и надежность
Применение

Основные горелки печей, котлов, энергоагрегатов

Исполнение ЗЗУ Принцип контроля наличия пламени
ЗЗУ-3 для автоматического и дистанционного розжига горелок, контроля пламени запальника ионизационным датчиком с помощью сигнализатора пламени
ЗЗУ-4 для автоматического и дистанционного розжига горелок, раздельного контроля пламени запальника ионизационным датчиком и основной горелки с помощью фотодатчика и двух сигнализаторов пламени
ЗЗУ-6 для автоматического и дистанционного розжига горелок, совместного контроля пламени запальника и основной горелки с помощью фотодатчика и сигнализатора пламени
ЗЗУ-7 для автоматического и дистанционного розжига горелок, совместного контроля пламени на каждой из горелок с помощью фотодатчика и сигнализатора пламени
ЗЗУ-8 для автоматического и дистанционного розжига горелок, раздельного контроля пламени запальника ионизационным датчиком и основной горелки с помощью контрольного электрода и двух сигнализаторов пламени

Комплектность в зависимости от назначения

Изделие ЗЗУ-3 ЗЗУ-4 ЗЗУ-6 ЗЗУ-7 ЗЗУ-8
Запальная горелка

1

1 1 2

1

Ионизационный датчик контроля пламени запальной горелки

1

1 - -

1

Сигнализатор наличия пламени СП-101

1

2 1 1

2

Фотодатчики основной горелок ФД-101

-

1 1 2

-

Датчик пламени основной горелки КЭ

-

- - -

1

Клапан электромагнитный газовый КГ-15-НЗ

1

1 1 2

1

Трансформатор розжига ТРЭ (ТРИ)

1

1 1 2

1

Фланец –01

-

- 1 2
Фланец –02

1

1 - -

1

Подводка газовая сильфонная

1

1 1 2

1

Шайба дроссельная

1

1 1 2

1

Технические характеристики

Запальная горелка
Рабочая среда Природный, сжиженный газ, пропан-бутановая смесь
Присоединительное давление газа перед запальной горелкой, кПа 10-150
Тепловая мощность при работе на газообразном топливе, кВт, не более 80
Длина факела при отрегулированном режиме горения, м, не менее 0,8
Стандартные длины запальной горелки, L, мм 350; 500; 700;1000
Сигнализатор пламени СП-101
Напряжение питания, В 220
Выходной сигнал потенциально свободные переключающие контакты электромагнитного реле.
Контактная нагрузка, А 2
Фотодатчик ФД-101
Напряжение питания, В 220
Область спектра, нм 185 — 260
Клапан электромагнитный КГ-15-НЗ
Напряжение питания, В 220
Диаметр, мм 15
Oобесточенное состояние Закрытое

Схема работы ЗЗУ

- При подаче питания 220В на электромагнитный клапан и трансформатор розжига, соединенного с запальником высоковольтным проводом — электромагнитный клапан открывает подачу газа на запальник, а трансформатор подает высокое напряжение на центральный электрод запальника, в искровом промежутке появляется искра, которая разжигает газо-воздушную смесь.

- Наличие (отсутствие) пламени запальника фиксируется ионизационным датчиком запальника или контрольным электродом КЭ при контроле пламени горелки, сигнал от датчиков передается на сигнализатор пламени СП-101, на выходе которого появляется выходной релейный сигнал и включается светодиод «ПЛАМЯ».

- После розжига запальника производится розжиг основной горелки.

- Контроль за наличием (отсутствием) пламени основной горелки осуществляется фотодатчиком ФД-101 и сигнализатором пламени СП-101.

 Последовательность и порядок работы ЗЗУ согласно типовой схемы управления розжигом и контроля факела запальника прибором СП-101 следующая

1. После подготовки котла к растопке и завершения вентиляции топки разрешается подача питания в схему управления ЗЗУ. Тумблер SA1 «СТОП/РАБОТА» устанавливается в замкнутое положение «РАБОТА».

2. При нажатии кнопки SB1 «РОЗЖИГ» открывается электромагнитный клапан V1 и подается газ на запальник. Одновременно через нормально-замкнутые контакты группы К1-1 реле К1 включается трансформатор розжига Т1 и от искрового разряда воспламеняется газовоздушная смесь.

3. Сигналы, соответствующие наличие электропроводимости пламени через электрод ионизационного датчика, поступают на вход сигнализатора СП-101, переключаются контакты реле К1, при этом отключается трансформатор розжига Т1.

4. Одновременно замыкаются разомкнутые контакты К1-1 реле К1 и обеспечивается прохождение тока на электромагнитный клапан V1 после отпускания кнопки SB1 «РОЗЖИГ». Контактная группа К1-2 обеспечивает работу схемы блокировок и автоматики и является разрешающим сигналом для розжига горелки.
5. При погасании пламени запальника сигнализатором СП-101 обесточивается реле К1, размыкаются контакты К1-1, закрывается электромагнитный клапан V1 подачи газа на запальник. Принудительное отключение запальника производиться переводом тумблера SA1 в положение «СТОП» — при этом прекращается подача газа на запальник.

6. После розжига запальника производится розжиг горелки, контроль за наличием (отсутствием) факела горелки осуществляется фотодатчиком ФД-101 и сигнализатором горения СП-101.

Схема управления розжигом-1

 Типовая схема подвода газа
