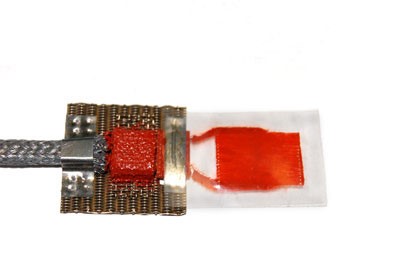

Датчик температуры ТП 033
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ
(БЫ2.821.029 ТУ)
Предназначен для измерения температуры поверхности плоских тел.
Чувствительный элемент термометра изготовлен из платиновой проволоки
диаметром 50 мкм. Вид намотки – зигзагообразный. Места сварки
чувствительного элемента с токовыводами жестко закрепляются на сетке из
нержавеющей стали 12Х18Н10Т. Крепление термометра на объект измерений
осуществляется при помощи специального состава и сварки или клеящего
состава, если сварка невозможна. Термометры имеют четыре параметрических
модификации унифицированной конструкции.
| |
ТП 033 |
ТП 033-01 |
ТП 033-02 |
ТП 033-03 |
| Диапазон измерения, °С |
-50 ÷ +1000 |
| Сопротивление, при 0°С, Ом |
12 ± 0,25 |
15 ± 0,25 |
25 ± 0,25 |
34 ± 0,25 |
| Температурный коэффициент сопротивления при температуре,
1/град |
0,00391 |
| Погрешность, °С, не более |
0,5 ÷ 1,0 |
| Показатель термической инерции, с, не более |
0,1 |
| Ресурс работы, мин |
10 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы
(никель, проволока ДКРНМ 1,0 НП2) |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры чувствительного элемента, мм |
15 х 26 |
20 х 26 |
| Масса, г, не более |
10 |
|
