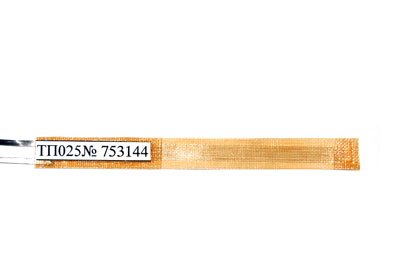

Датчик температуры ТП 025
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.025 ТУ)
Предназначен для измерения температуры поверхности плоских тел.
Чувствительный элемент термометра изготовлен из платиновой проволоки
диаметром 50 мкм. Вид намотки – зигзагообразный. Выводы термометра
представляют собой две пластинки из платиновой фольги толщиной 50 мкм.
Материал корпуса – стеклоткань. Крепление термометра к измеряемой
поверхности осуществляется при помощи клея.
| Диапазон измерения, °С |
-260 ÷ +300 |
| Сопротивление, при 0°С, Ом |
34 ± 0,25 |
| Температурный коэффициент сопротивления при температуре,
1/град |
0,00391 |
| Погрешность, °С, не более |
0,5 |
| Показатель термической инерции, с, не более |
0,1 |
| Ресурс работы, ч |
33000 |
| Сопротивление изоляции в нормальных условиях, МОм, не менее |
20 |
| Соединитель (разъём) |
свободные концы
(платиновая лента ДПРМ 0,05) |
| Схема подсоединения |
двухпроводная |
| Габаритные размеры, мм |
80 х 8 х 0,2 |
| Масса, г, не более |
0,6 |
|
