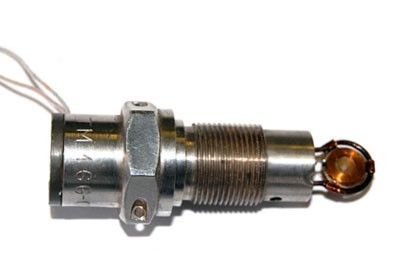

Датчик температуры ТМ 166

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.166 ТУ)

Предназначен для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная бифилярно в виде плоской таблетки. Способ крепления в изделии - штуцер с резьбой М18х1,5-6g. Имеет пять параметрических модификаций унифицированной конструкции.

  ТМ 166 ТМ 166−01 ТМ 166−02 ТМ 166−03 ТМ 166−04
Диапазон измерения, °С -196 ÷ +200
Сопротивление, при 0°С, Ом 23 ± 0,3 30 ± 0,3 53 ± 0,3 60 ± 0,9 100 ± 0,9
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, с, не более 6
Ресурс работы:
- в диапазоне температур от -150 до 120 °С без вибронагрузки,ч
- в диапазоне температур от -196 до 70 °С и вибронагрузкой, мин
- в диапазоне температур от -196 до 200 °С и вибронагрузкой, мин

130 000

40

20
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Рабочее давление, Па, не более 198,1 • 105 (200 кгс/см2)
Соединитель (разъём) свободные концы
Схема подсоединения двухпроводная
Габаритные размеры, мм Ø 21х68,5
Длина кабеля, мм 500±10
Масса, г, не более 80

ТМ 166
