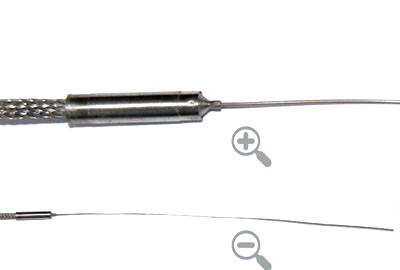

Датчик температуры ТТ 243
ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.243 ТУ)
Предназначен для измерения температуры плоских поверхностей и
поверхностей с радиусом кривизны от 5 мм и выше, элементов конструкций из
разных марок стали, алюминиевых сплавов и неметаллических материалов.
Чувствительный элемент термометра − термопара с термоэлектродами хромель и
алюмель диаметром 0,16 мм, выполненная на основе термо-парного кабеля КТМС
диаметром в оболочке 0,7 мм. Рабочий спай термопары заварен вместе с
металлической оболочкой кабеля. Термометр крепится на изделии скобами,
закрепляемыми на поверхности изделия при помощи контактной сварки или
приклеиванием.
| |
ТТ 243,
ТТ243-04 |
ТТ243-01,
ТТ243-05 |
ТТ243-02,
ТТ243-06 |
ТТ243-03,
ТТ243−07 |
ТТ243-08 |
ТТ243-09 |
ТТ243-10 |
| Диапазон измерения, °С |
−200 ÷ + 1000 |
| Градуировочная характеристика |
ХА(К) |
| Класс допуска по ГОСТ Р 8.585-2001 |
2,3 |
| Показатель термической инерции, с, не более |
0,1 |
| Ресурс работы, час |
5 |
| Время непрерывной работы, мин |
20 |
Соединитель ТТ243, −01, −02, −03
ТТ243−04, −05, −06, −07, −08, -09, -10 |
розетка РС 4ТВ с кожухом
свободные концы (проволоки хромель и алюмель, Ø 0,5 мм) |
| Длина чувствительного элемента, мм |
100 |
150 |
200 |
250 |
500 |
— |
— |
| Диаметр чувствительного элемента, мм |
0,7 |
| Длина кабеля, мм |
1000 |
4400 |
1800 |
2600 |
| Масса, г, не более |
135 |
|
