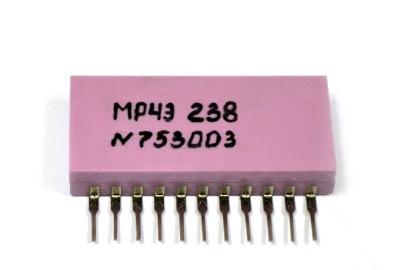

Магниторезистивные чувствительные элементы бесконтактного контроля тока МРЧЭ238

Элемент магниторезистивный предназначен для бесконтактного контроля тока в электрических цепях.

МРЧЭ 238 представляют собой микросборку, помещенную в металлокерамический корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г. Торжок).

Принцип действия основан на использовании магниторезистивного эффекта в тонких пленках из ферромагнитного металла. Элемент магниторезистивный МРЧЭ238 содержит многослойную тонкопленочную структуру, включающую следующие электрически изолированные друг от друга элементы:

- измерительная схема, представляющая собой замкнутый мост из четырех тонкопленочных магниторезисторов;

- проводник перемагничивания;

- проводник управления.

  МРЧЭ 238 МРЧЭ 238-01
Диапазон измерения, мА ±25 ±100
Напряжение питания мостовой измерительной схемы, В 5 ÷ 10
Сопротивление мостовой измерительной схемы, кОм 1,5 ÷ 3,0
Сопротивления проводника перемагничивания, не более, Ом 2
Сопротивления проводника управления, не более, Ом 50
Функция преобразования линейная
Коэффициент преобразования, мВ/(В•А) 10 ÷ 30 2,5 ÷ 7,5
Начальный выходной сигнал мостовой измерительной схемы, не более, мВ/В 1
Нелинейность, не более, % 5
Диапазон рабочих частот, кГц 0 ÷ 200
Диапазон рабочих температур, °С -50 ÷ +150
Габаритные размеры, мм 30,5 х 17,9 х 5,3
Масса, не более, г 6
Потребляемая мощность, не более, Вт 0,25


Особенности:

- МРЧЭ238 и МРЧЭ238-01 содержат гальванически не связанный с измерительной схемой проводник (проводник управления), по которому должен пропускаться контролируемый электрический ток. При использовании МРЧЭ238 и МРЧЭ238-01 проводник управления должен быть включен последовательно в контролируемую электрическую цепь;

- возможно применение МРЧЭ238 путем прикладывания чувствительного элемента к проводнику с током. При этом диапазоны контролируемого тока от (0-1) до (0-100) А.
